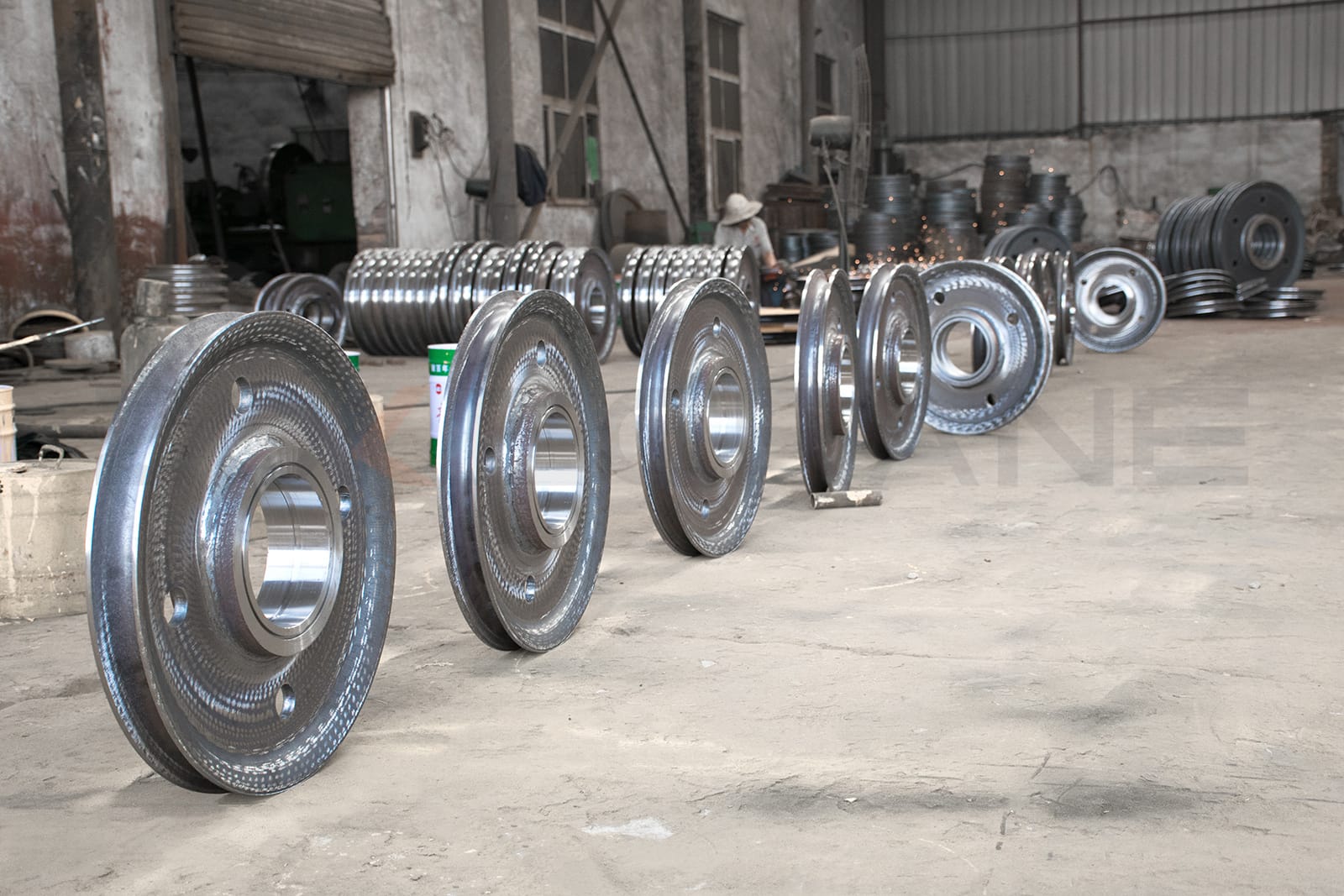

ลักษณะของรอกและรอกบล็อค
รอก แบ่งเป็นรอกยึดตาย รอกเคลื่อนที่ รอกบาลานซ์ และรอกไกด์ตามการใช้งาน รอกคงที่สามารถเปลี่ยนทิศทางของแรงได้ ลูกรอกที่เคลื่อนย้ายได้สามารถประหยัดความพยายาม รอกอีควอไลเซอร์สามารถปรับสมดุลความตึงของเชือกลวดทั้งสองได้ มู่เล่ย์นำทางสามารถเปลี่ยนทิศทางของแรงได้

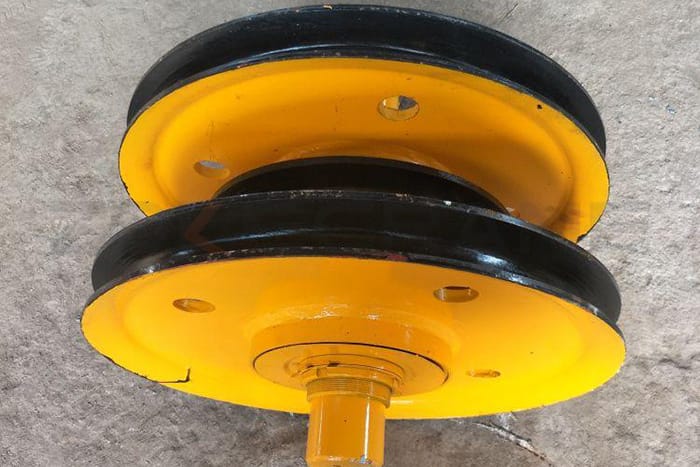

เมื่อใช้รอกที่เคลื่อนย้ายได้และรอกคงที่ร่วมกัน จะเกิดบล็อกรอกขึ้น นอกจากจะประหยัดแรงแล้ว ยังเปลี่ยนทิศทางของแรงได้ และยังสามารถใช้เป็นอุปกรณ์ในการชะลอความเร็วหรือเพิ่มความเร็วได้อีกด้วย
กลุ่มรอกคือกลุ่มรอกที่เคลื่อนย้ายได้และกลุ่มรอกคงที่ กลุ่มรอกที่เคลื่อนย้ายได้และเบ็ดถูกประกอบเข้าด้วยกัน และติดตั้งกลุ่มรอกแบบตายตัวไว้ใต้โครงรถเข็น รอกแบ่งออกเป็นรอกประหยัดแรงงานและรอกเพิ่มความเร็วตามหน้าที่ ตามโครงสร้างจะแบ่งออกเป็นรอกแบบ single-linked และ double-linked pulley
บล็อกลูกรอกหลายตัวเป็นการประหยัดแรงงานหลายตัว:กำลังขยาย (ม.) = น้ำหนักบรรทุกยก / แรงดึงเชือกลวด = ความเร็วลวดสลิง / ความเร็วในการยกน้ำหนัก จะเห็นได้ว่ากำลังขยายของบล็อกลูกรอกเดี่ยวจะเท่ากับจำนวนกิ่งของลวดสลิงที่รองรับการยกเข้า บล็อกรอก (เท่ากับจำนวนลวดสลิงที่พันบนรอกขับเคลื่อน); กำลังขยายของบล็อกรอกคู่เท่ากับครึ่งหนึ่งของจำนวนกิ่งลวดสลิงที่รองรับการยกในบล็อกรอก (เท่ากับครึ่งหนึ่งของจำนวนลวดสลิงที่พันบนรอกขับเคลื่อนและยังเท่ากับจำนวนเคลื่อนย้ายได้ รอก)
อิทธิพลของรอกต่ออายุการใช้งานของลวดสลิง
ผลต่อความล้าของเชือกเหล็ก เส้นผ่านศูนย์กลางของรอกมีผลโดยตรงต่ออายุการใช้งานของลวดสลิง ในกระบวนการทำงาน ลวดสลิงเหล็กต้องผ่านการดัดซ้ำหลายครั้ง ยิ่งดัดนาน ยิ่งเสียหายเร็ว เมื่อเส้นผ่านศูนย์กลางรอกประมาณ 10 เท่าของเส้นผ่านศูนย์กลางของลวดสลิง อายุการใช้งานของลวดสลิงจะสั้นลงประมาณ 40%
ผลกระทบต่อการสึกหรอของลวดสลิง การเลือกรูปร่าง ขนาด และวัสดุของรอกอย่างเหมาะสมเป็นส่วนสำคัญในการยืดอายุการใช้งานของลวดสลิง นอกจากการบีบและถูในร่องรอกแล้ว ลวดสลิงยังถูกจำกัดด้วยรูปร่างและขนาดของร่องรอกอีกด้วย ตัวอย่างเช่น เมื่อรูปร่างและขนาดของร่องรอกไม่ตรงตามข้อกำหนดของมาตรฐานที่เกี่ยวข้องของรอกหรือการหมุนไม่ยืดหยุ่น การสึกหรอของร่องรอกและเชือกลวดจะเร่งขึ้น
วิธีการและเทคนิคการเลือกมู่เล่ย์และมู่เล่บล็อค
- บล็อกลูกรอกประหยัดแรงงานใช้กันอย่างแพร่หลายในกลไกการยกของเครนและกลไกการบูม luffing แบบธรรมดา มันสามารถยกของหนักได้หลายเท่าของแรงดึงของเชือกลวดด้วยแรงดึงของเชือกลวดขนาดเล็ก
- บล็อกรอกที่เพิ่มความเร็วส่วนใหญ่จะใช้ในกลไกขับเคลื่อนแบบไฮดรอลิกหรือแบบนิวแมติก เช่น กลไกการยืดไสลด์ของบูมของเครนแบบมีล้อ
- เครนแบบบูมส่วนใหญ่ใช้บล็อกรอก Zhanlian (เครนโครงสำหรับตั้งสิ่งของใช้รอกบล็อกคู่)
- เครนแบบสะพานส่วนใหญ่ใช้บล็อกรอกแบบสองทาง เมื่อกำลังขยายของรอกดูเพล็กซ์เป็นเอกพจน์ รอกบาลานซ์จะถูกจัดเรียงบนรอกที่เคลื่อนย้ายได้ (โครงของตะขอ) เมื่อกำลังขยายของเรือบรรทุกน้ำมันดูเพล็กซ์เป็น m≥6 คานสมดุลจะใช้เพื่อปรับสมดุลความตึงของเชือกลวดสองเส้น
- ภายใต้สถานการณ์ปกติ ให้เลือกบล็อกรอกที่มีกำลังขยายใหญ่ขึ้นสำหรับตุ้มน้ำหนักยกขนาดใหญ่ ซึ่งสามารถหลีกเลี่ยงการใช้ลวดสลิงที่มีเส้นผ่านศูนย์กลางใหญ่กว่าได้ ใช้กำลังขยายที่เล็กกว่าสำหรับบล็อกรอกแบบสองลิงค์ เลือกบล็อกรอกที่มีกำลังขยายน้อยกว่าเมื่อความสูงในการยกสูงขึ้น เพื่อหลีกเลี่ยง จำนวนม้วนเชือกที่มากเกินไป
- เพื่อให้แน่ใจว่าอายุการใช้งานของลวดสลิงต้องเลือกเส้นผ่านศูนย์กลางของเชือกลวดอย่างสมเหตุสมผลและอัตราส่วนของเส้นผ่านศูนย์กลางของรอกต่อเส้นผ่านศูนย์กลางของเชือกลวดควรเป็นไปตามข้อกำหนด
- ในกรณีที่ต้องการน้ำหนักของรอกที่เบามาก เช่น รอกปลายแขน สามารถใช้รอกอลูมิเนียมอัลลอยด์ได้
- มุมสัมผัสระหว่างเส้นรอบวงของเชือกลวดและรอกโดยทั่วไปอยู่ที่ประมาณ 135 ° (120 ° -150 °)
- ควรมีอุปกรณ์ป้องกันลวดสลิงหลุดออกจากร่องและช่องว่างควรเป็น 20% ของเส้นผ่านศูนย์กลางของลวดสลิงซึ่งเชื่อถือได้และมีประสิทธิภาพ
- เพื่อให้ทิศทางแรงดึงสอดคล้องกับทิศทางการเคลื่อนที่ของน้ำหนัก ควรนำปลายเชือกตะกั่วของบล็อกรอกออกจากรอกที่กำลังเคลื่อนที่ ถ้าทิศทางแรงดึงไม่สอดคล้องกับทิศทางการเคลื่อนที่ของน้ำหนัก ควรนำปลายเชือกตะกั่วของบล็อกรอกออกจากรอกคงที่ เมื่อกำลังขยายเป็นเอกพจน์ ปลายเชือกลวดแบบตายตัวจะต้องอยู่บนรอกที่เคลื่อนที่ได้
ข้อห้ามในการเลือกลูกรอกและลูกรอก
- เส้นผ่านศูนย์กลางของรอกไม่ตรงตามข้อกำหนด และเส้นผ่านศูนย์กลางของรอกมีขนาดเล็กเกินไป
- เพื่อป้องกันแรงเสียดทานระหว่างลวดสลิงและหน้าแปลนล้อ ระยะห่างระหว่างรอกบนและล่างของบล็อกรอกควรอยู่ที่ 700-1200 มม. และไม่เล็กเกินไปเมื่อขันให้แน่น
- ไม่ควรใช้รอกเหล็กหล่อในสถานที่ที่มีงานหนัก รับแรงกระแทกมาก และไม่สะดวกในการบำรุงรักษา
- เส้นผ่านศูนย์กลางด้านล่างของร่องรอกไม่ควรใหญ่หรือเล็กเกินไปเมื่อเทียบกับเส้นผ่านศูนย์กลางของลวดสลิง
- เมื่อกำลังขยายบล็อกรอกมีขนาดใหญ่ ถ้าเชือกลวดเริ่มจากด้านหนึ่ง ผ่านรอกตรงกลางตามลำดับ และสุดท้ายผ่านรอกอีกข้างหนึ่ง จะทำให้บล็อกรอกไม่เสถียรในการทำงาน หรือ แม้แต่การล็อคตัวเอง (เช่น ตะขอไม่สามารถลดด้วยน้ำหนักของมันเองได้)
