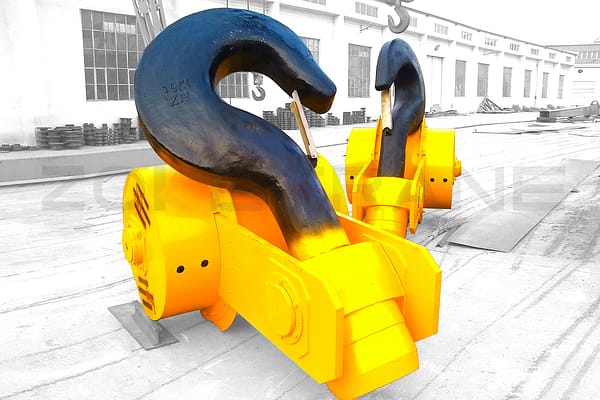

Gancio Per Gru

Capacità: fino a 500t
Materiale: 20#, DG20Mn, 35CrMo ecc.
Grado di resistenza: grado M, P, S, T, V
Trattamento termico: Temprato e rinvenuto
Standard: Il gancio della gru standard DIN è disponibile

Prezzo di riferimento

Contattateci per un prezzo più accurato!

Introduzione

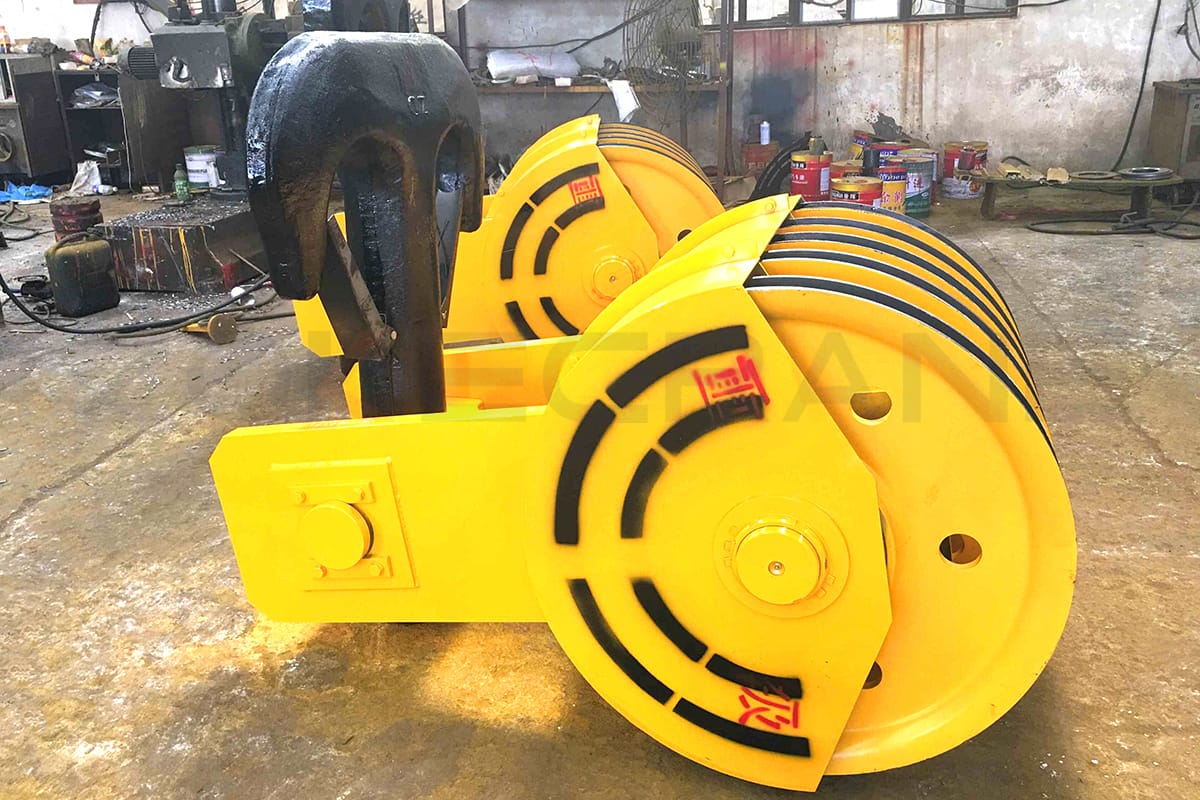

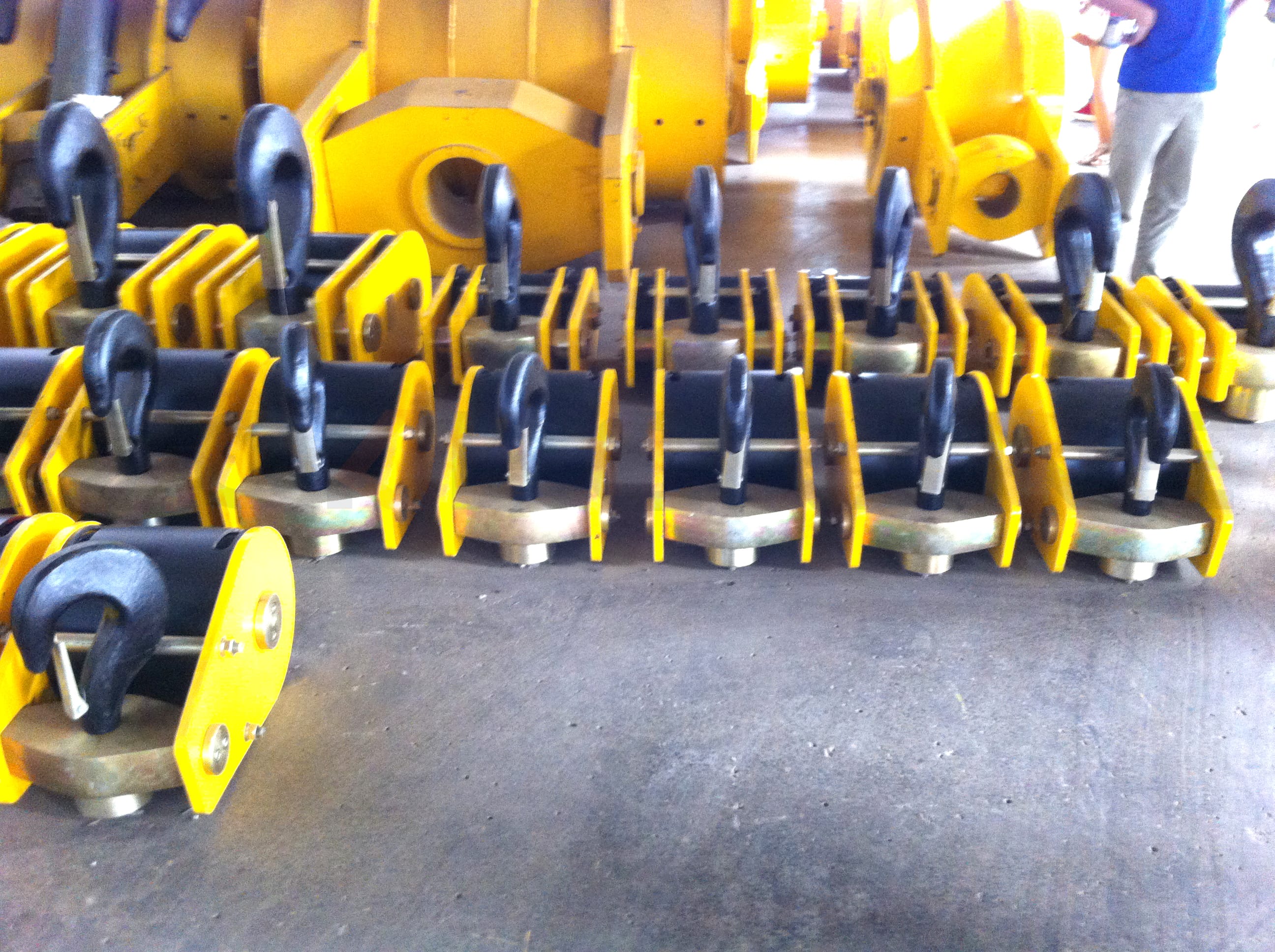

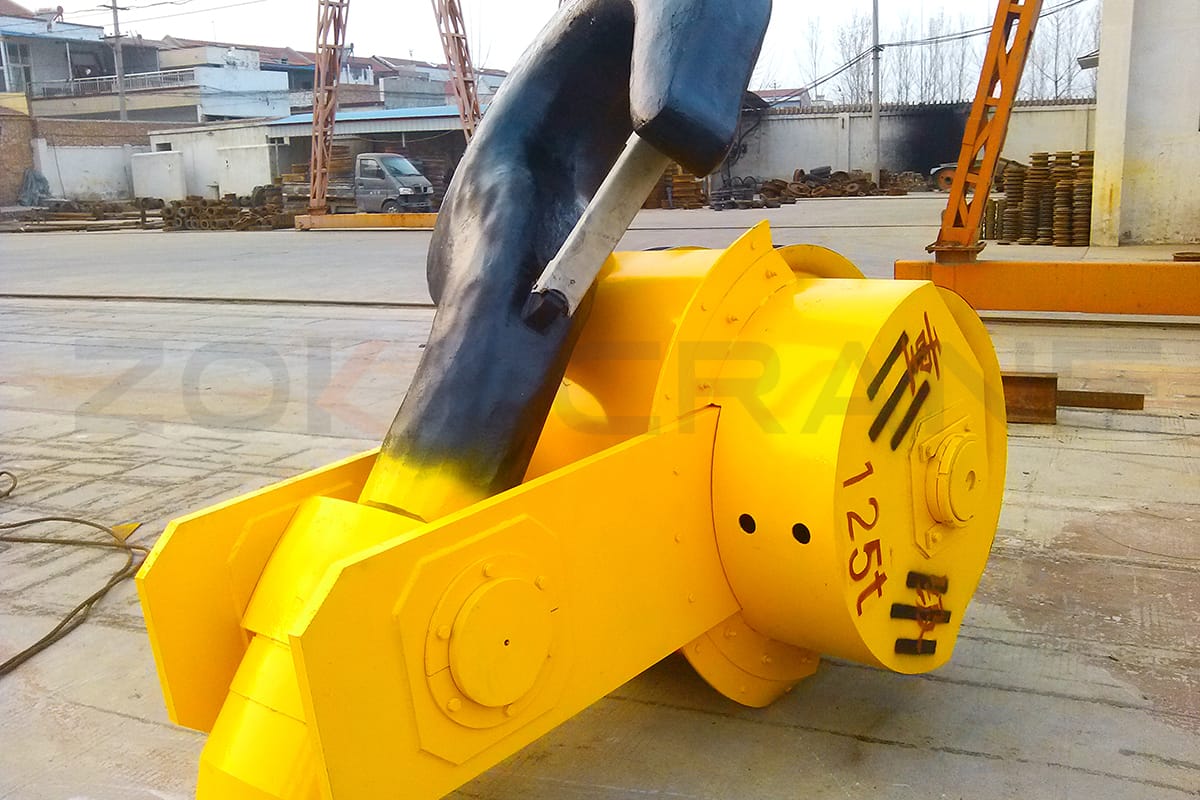

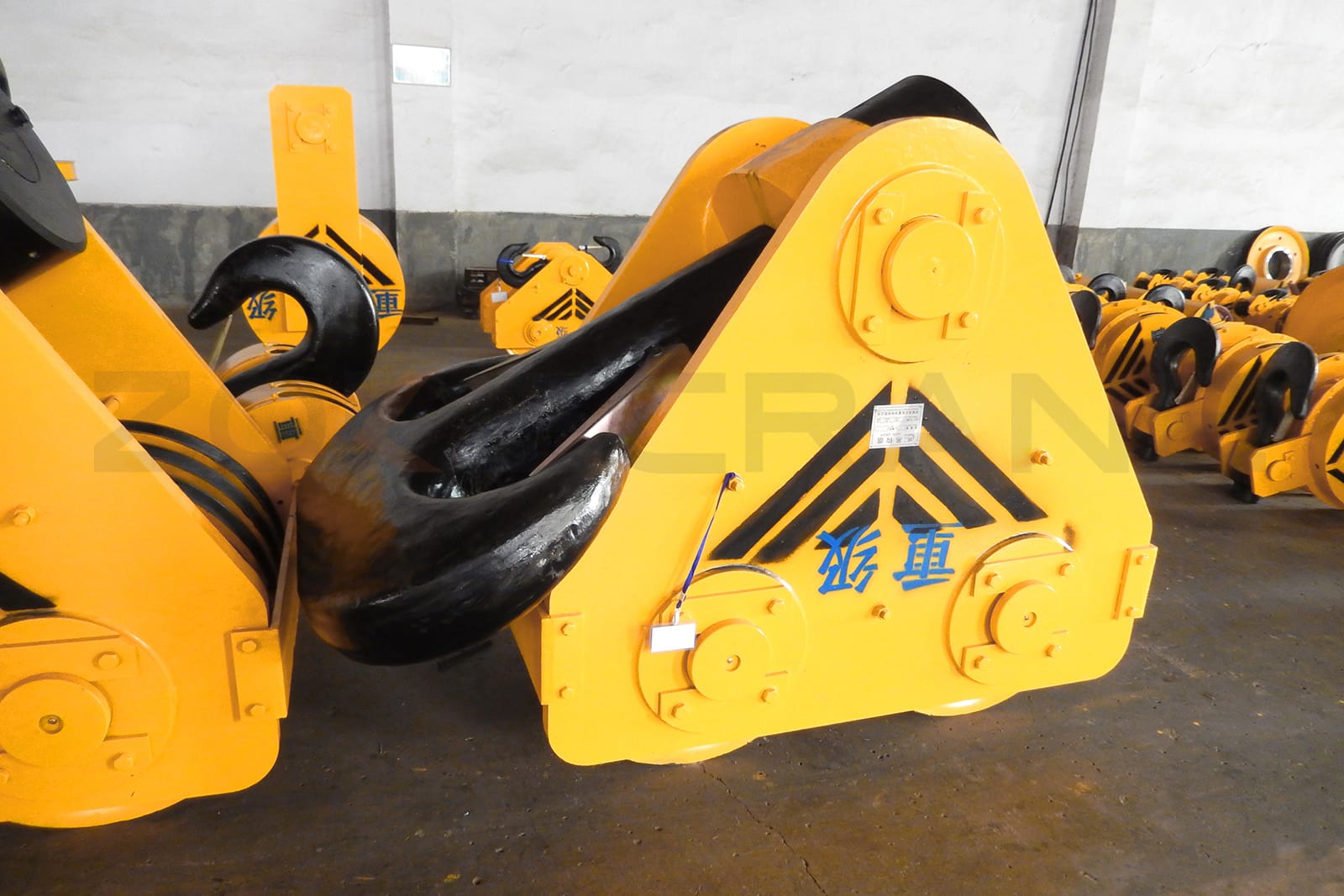

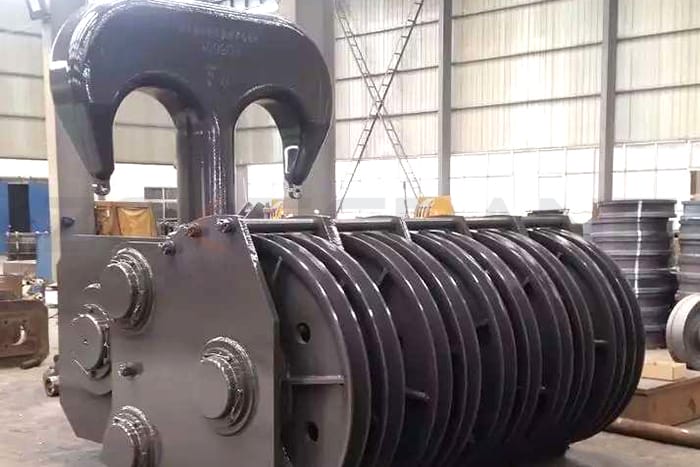

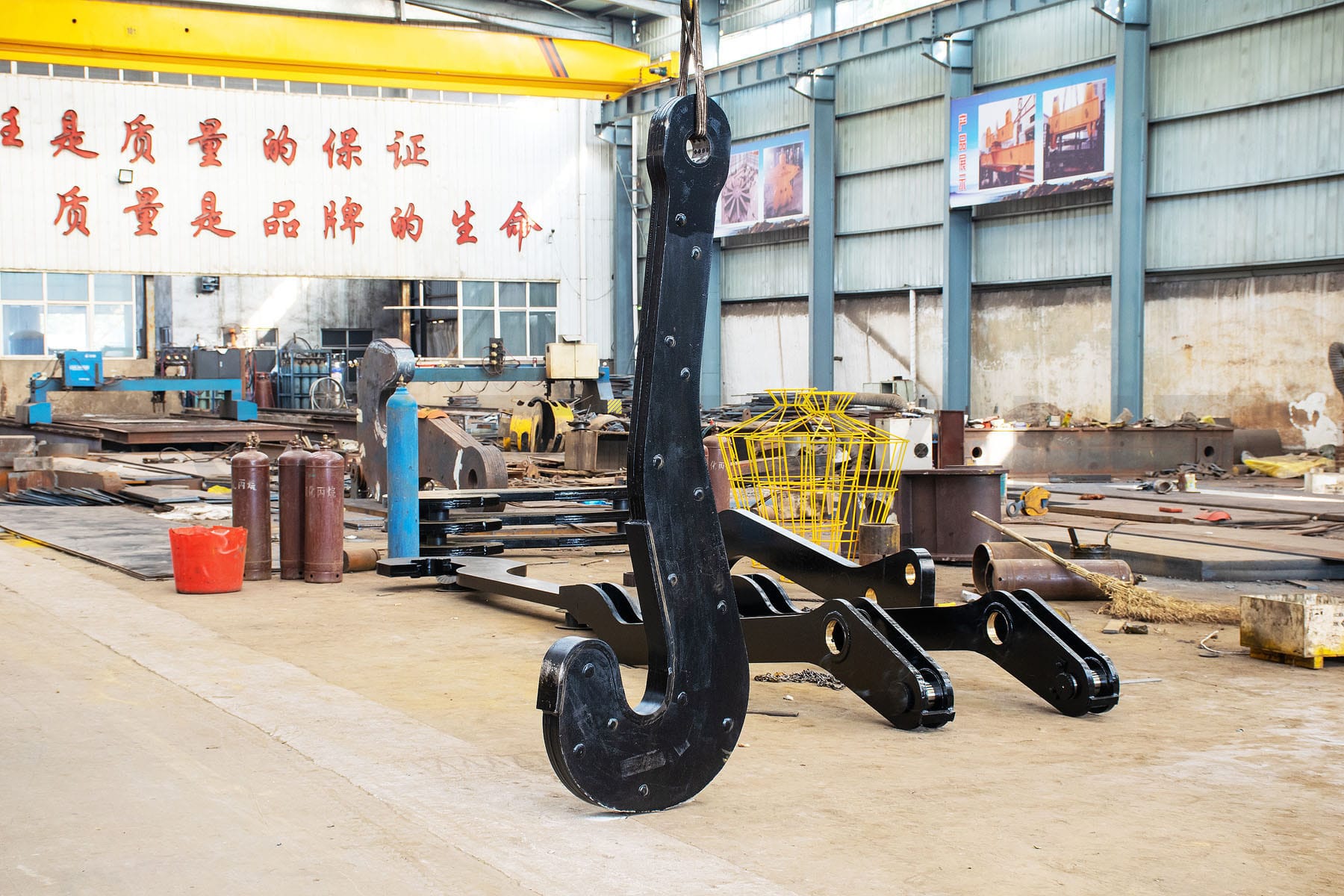

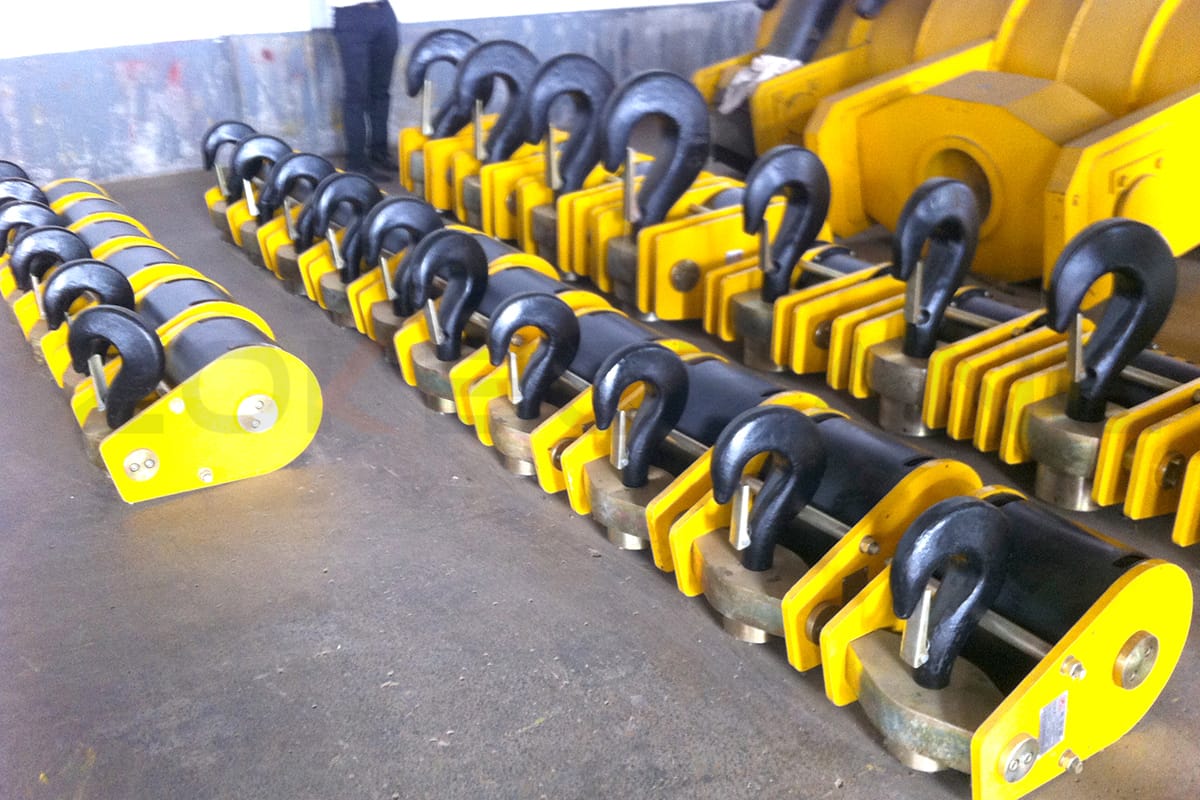

Il gruppo del gancio è il tipo più comune di divaricatore negli apparecchi di sollevamento. Il gancio è solitamente sospeso sulla fune metallica del meccanismo di sollevamento per mezzo di un blocco di carrucole e simili. I ganci sono divisi in ganci singoli e ganci doppi secondo la forma; sono divisi in ganci forgiati e ganci laminati secondo il metodo di fabbricazione. Cinque gradi di resistenza M, P, S, T, V, sono classificati secondo la proprietà meccanica.

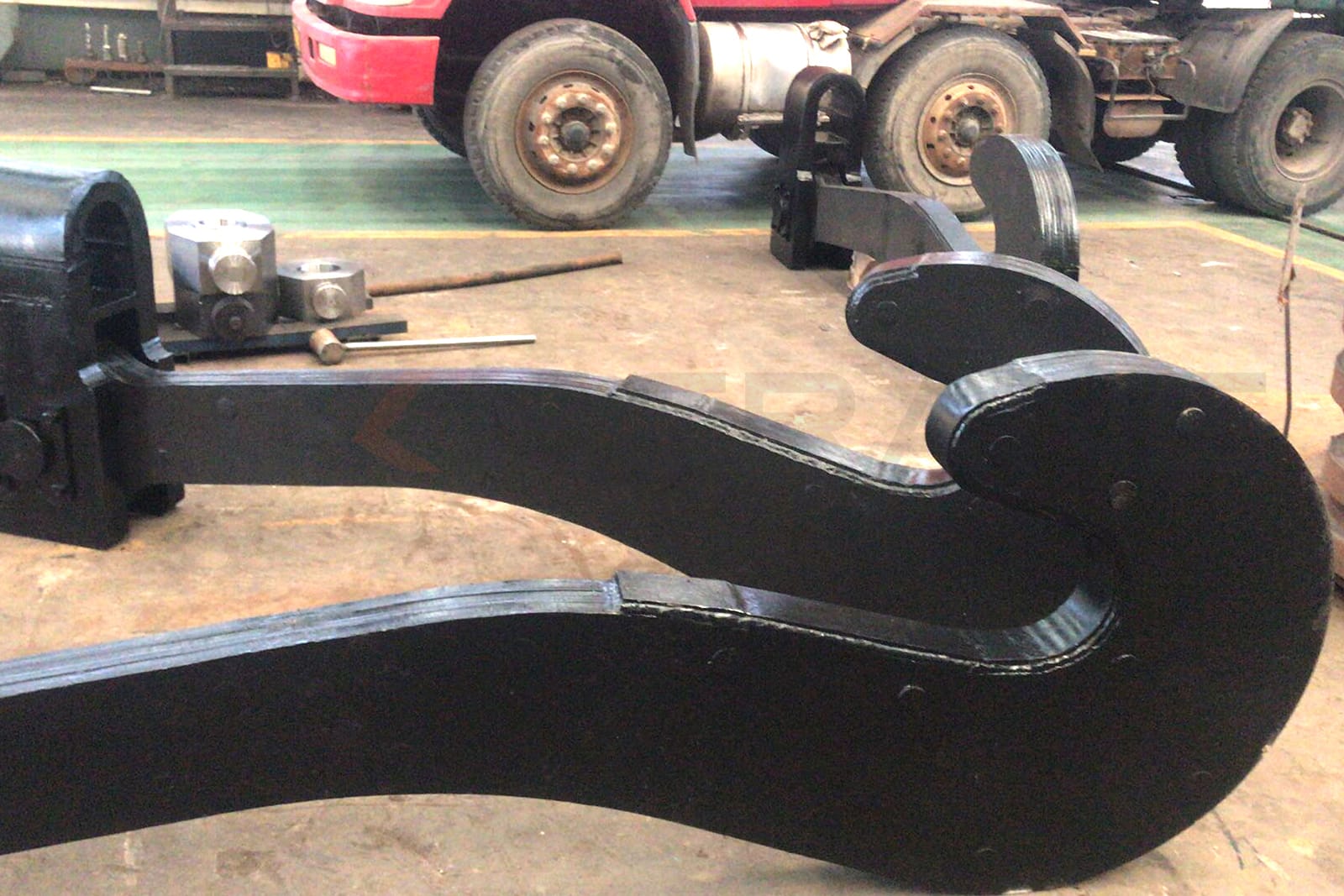

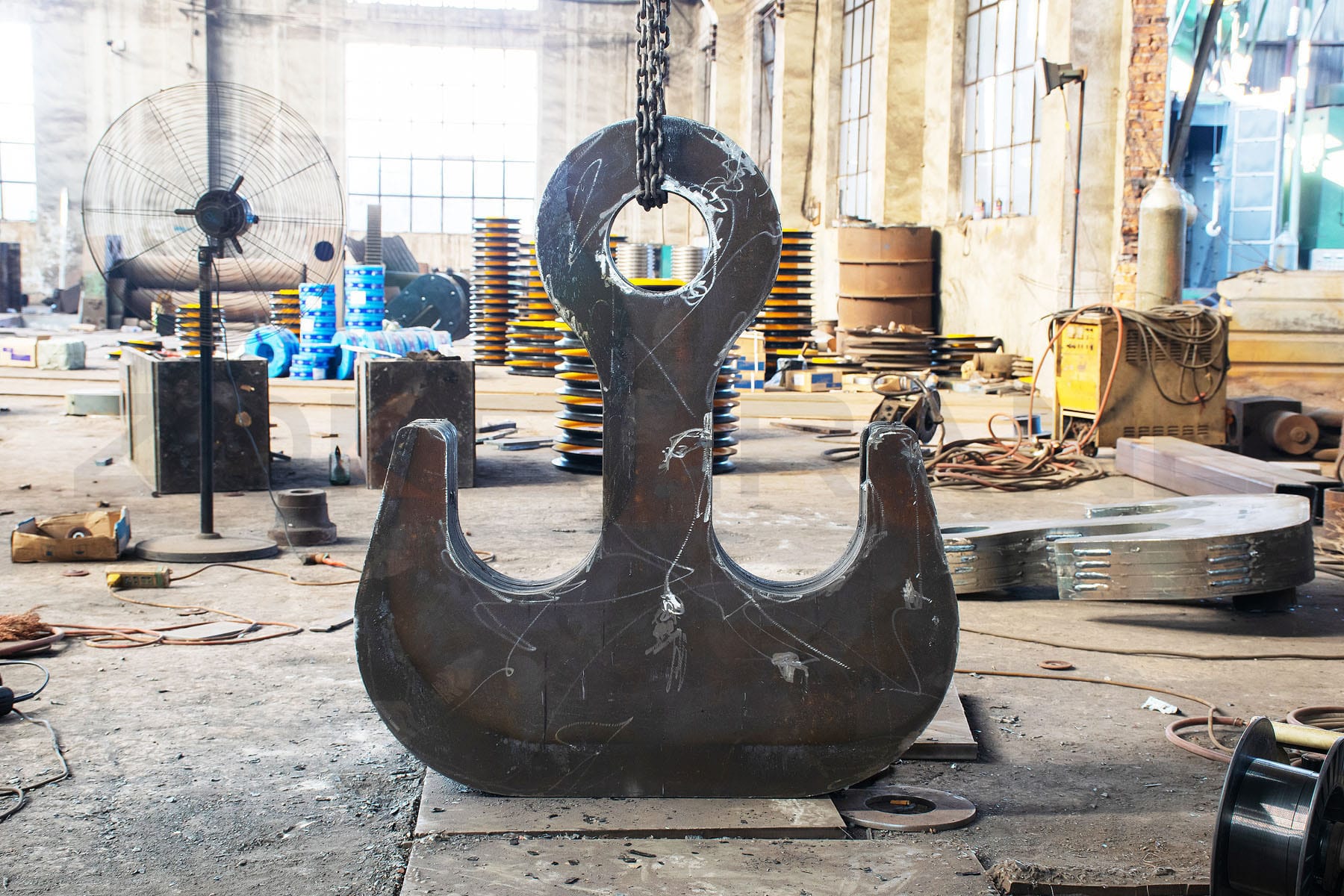

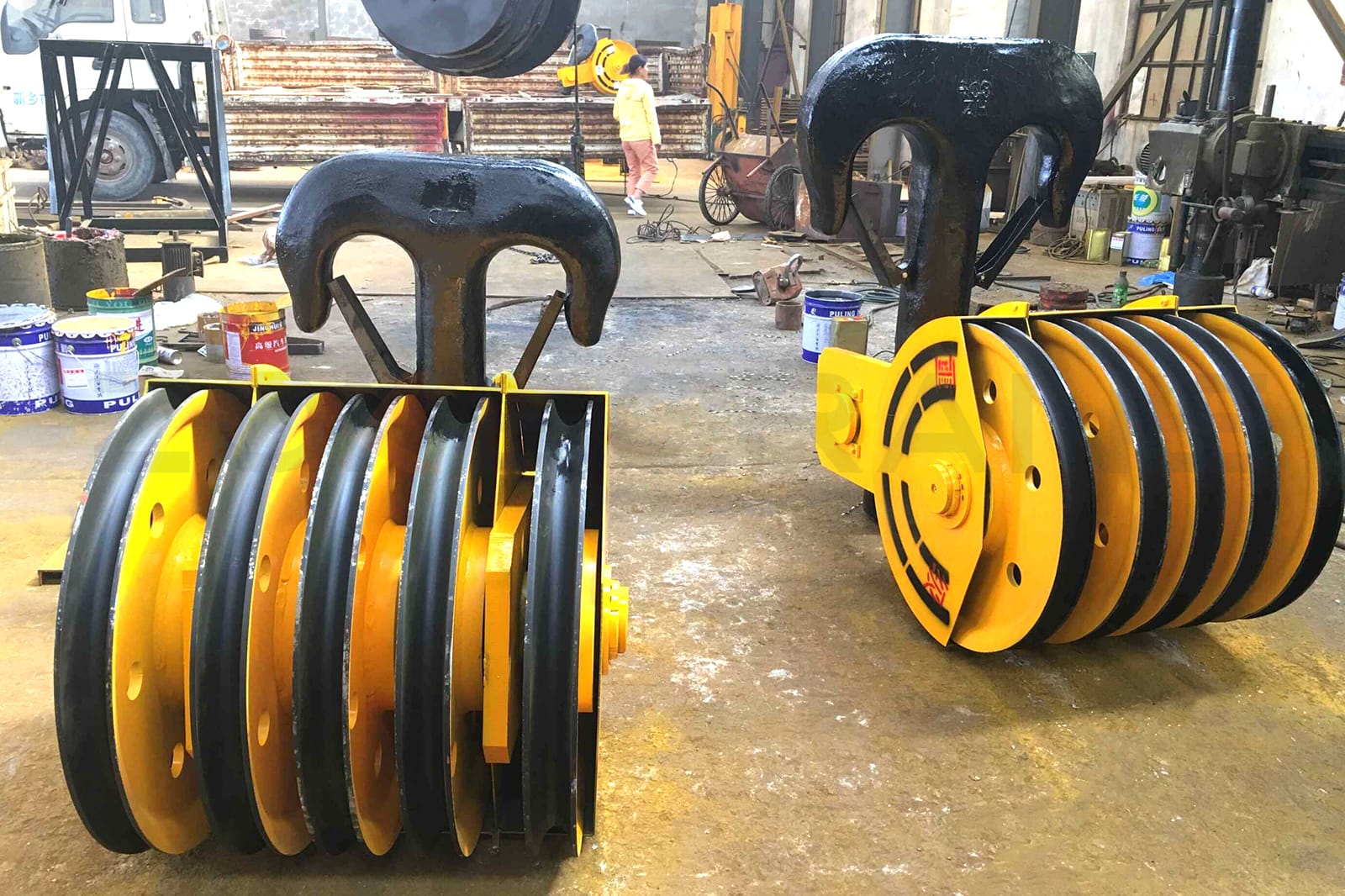

Il gancio della gru pesante e il gancio della gru è una delle imbracature più adatte nel sollevamento. È collegato con pulegge per appendere sulla fune metallica del meccanismo di sollevamento. E il gancio è l'uso più diffuso quando si sollevano i carichi. È fatto in modo semplice e viene azionato praticamente. I ganci possono essere classificati in gancio singolo e ganci doppi secondo l'aspetto; ganci forgiati e ganci legati secondo il metodo di produzione.

Parametri

Modello	Carico t	Corpo del gancio	Puleggia	Diametro della puleggia	Rapporto	Peso kg
G	3.2	20# 16Mn DG20	HTQTQ235	300/350	2	70
	5			430/450	2	128
	10			430/450	3	230
	16			565	3	377
	20			565	4	489
	32			580	4	835
	50			785	5	1346
	75			920	5	2500
	80			920	5	3265
	100			920/1120	5	4964
	100 doppio			890	6	4425
	160 doppio			822/1010	8	5629
	200 doppio			1180	8	8500

Capacità

Grado di resistenza	Grado di lavoro del meccanismo (GB3811)
M					M3	M4	M5	M6	M7	M8
P				M3	M4	M5	M6	M7	M8
(S)			M3	M4	M5	M6	M7	M8
T		M3	M4	M5	M6	M7
(V)	M3	M4	M5	M6	M7
Gancio No.	Capacità (ton)
1		4	3.2	2.5	2	1.6	1.25	1	0.8	0.63
1.6		6.3	5	4	3.2	2.5	2	1.6	1.25	1
2.5		10	8	6.3	5	4	3.2	2.5	2	1.6
4	5	16	12.5	10	8	6.3	5	4	3.2	2.5
5	8	20	16	12.5	10	8	6.3	5	4	3.2
6	12.5	25	20	16	12.5	10	8	6.3	5	4
8	20	32	25	20	16	12.5	10	8	6.3	5
10	25	40	32	25	20	16	12.5	10	8	6.3
12	32	50	40	32	25	20	16	12.5	10	8
16	40	63	50	40	32	25	20	16	12.5	10
20	50	80	63	50	40	32	25	20	16	12.5
25	63	100	80	63	50	40	32	25	20	16
32	80	125	100	80	63	50	40	32	25	20
40	100	160	125	100	80	63	50	40	32	25
50	125	200	160	125	100	80	63	50	40	32
63	160	250	200	160	125	100	80	63	50	40
80	200	320	250	200	160	125	100	80	63	50
100	250	400	320	250	200	160	125	100	80	63
125	320	500	400	320	250	200	160	125	100	80
160	400		500	400	320	250	200	160	125	100
200	500			500	400	320	250	200	160	125
250					500	400	320	250	200	160
