Girder Truss

Concrete Beam Launcher

  • Ang mga detalye sa ibaba ay kailangang ibigay upang ma-quote ang presyo:
  • Ang max. Timbang ng kongkretong sinag: 50,80,100,120,140,160,200,250T
  • Span: 20,25,30,35,40,45,50M
  • Taas ng elevator: 10M
  • Max. cross slope ng tulay: 3%
  • Max. Longitudinal slope ng tulay: 3%
  • Min. Curve radius ng tulay: 250/350/400/500M
  • Anggulo ng skew bridge: ≤45°
  • Paglalapat: Tulay sa lansangan/tulay ng tren
Presyo ng Sanggunian
Makipag-ugnayan sa Amin para sa Higit pang Tumpak na Pagpepresyo!

Panimula

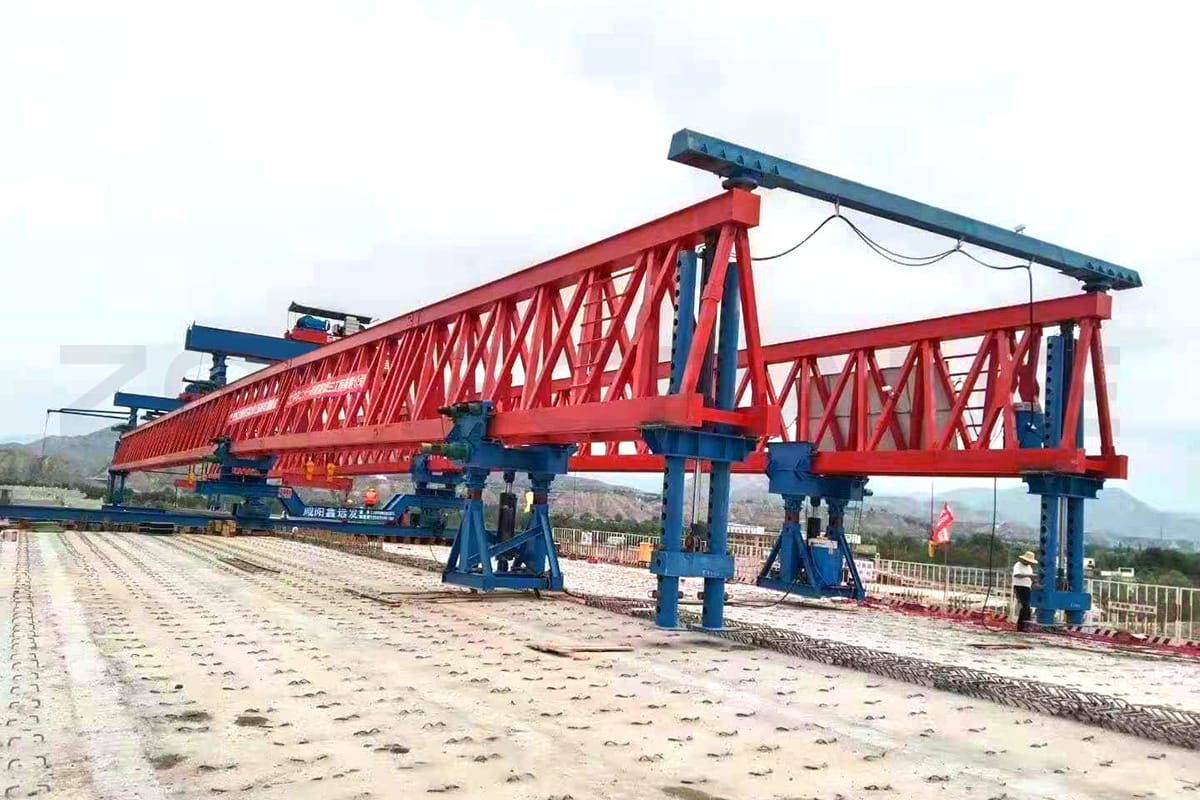

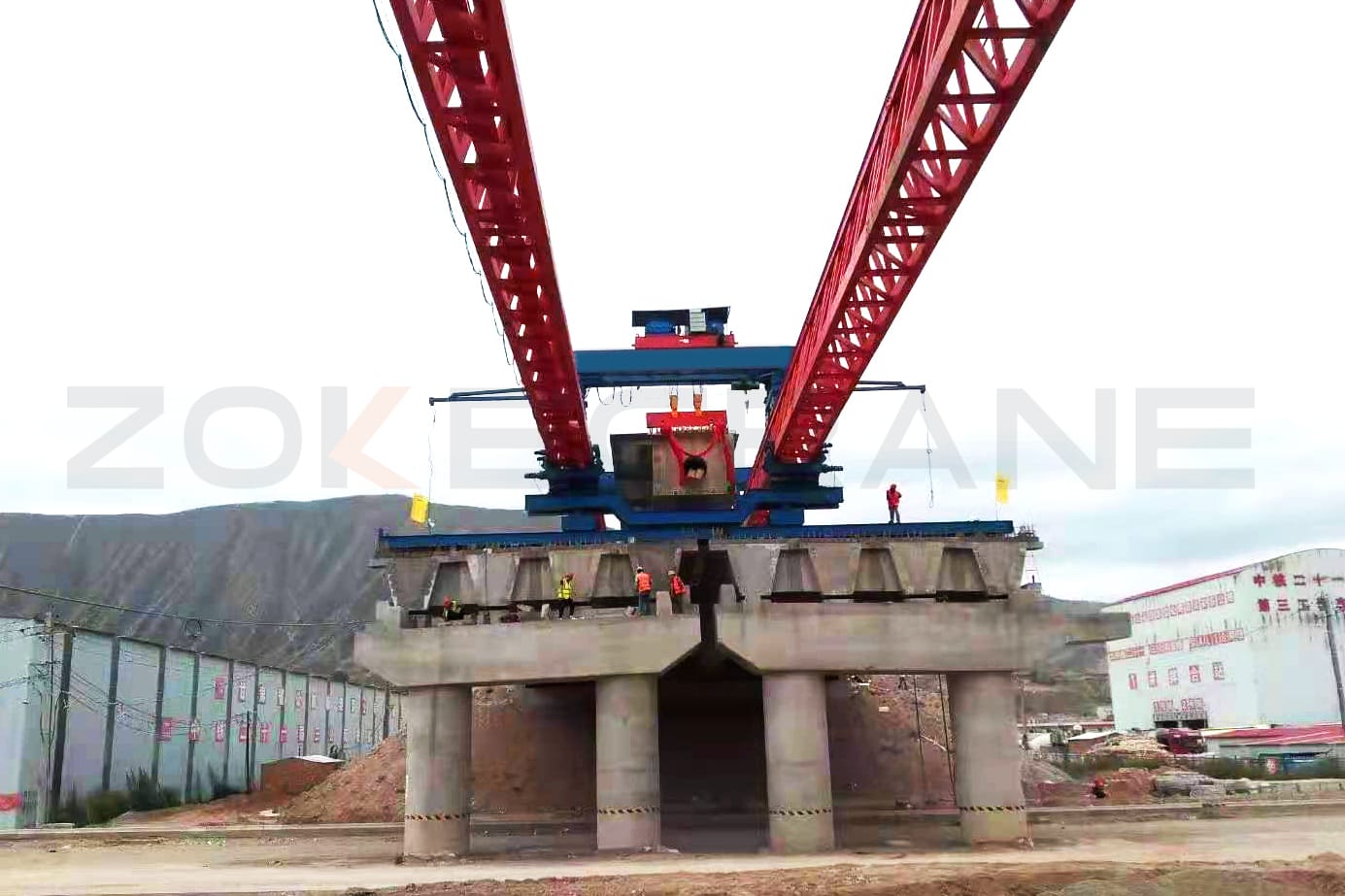

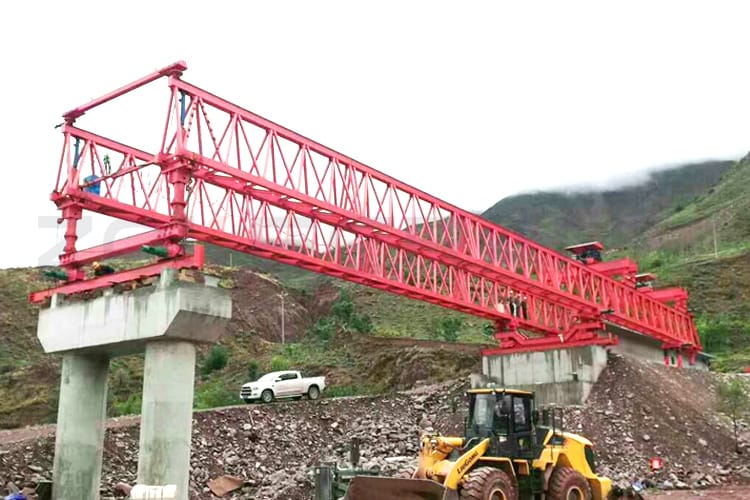

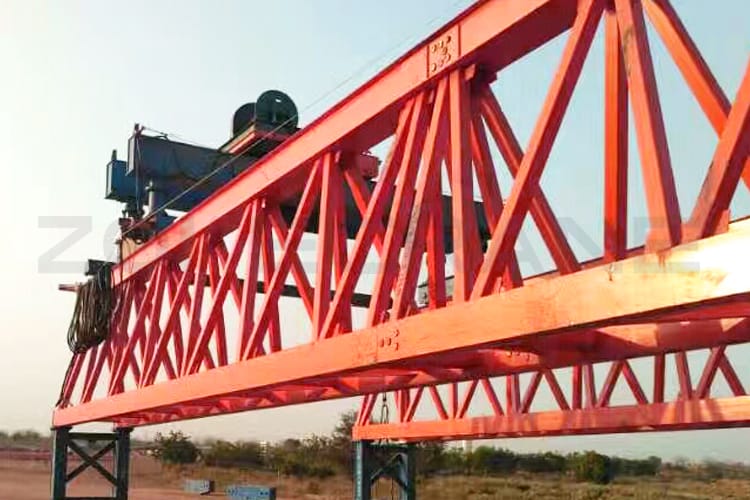

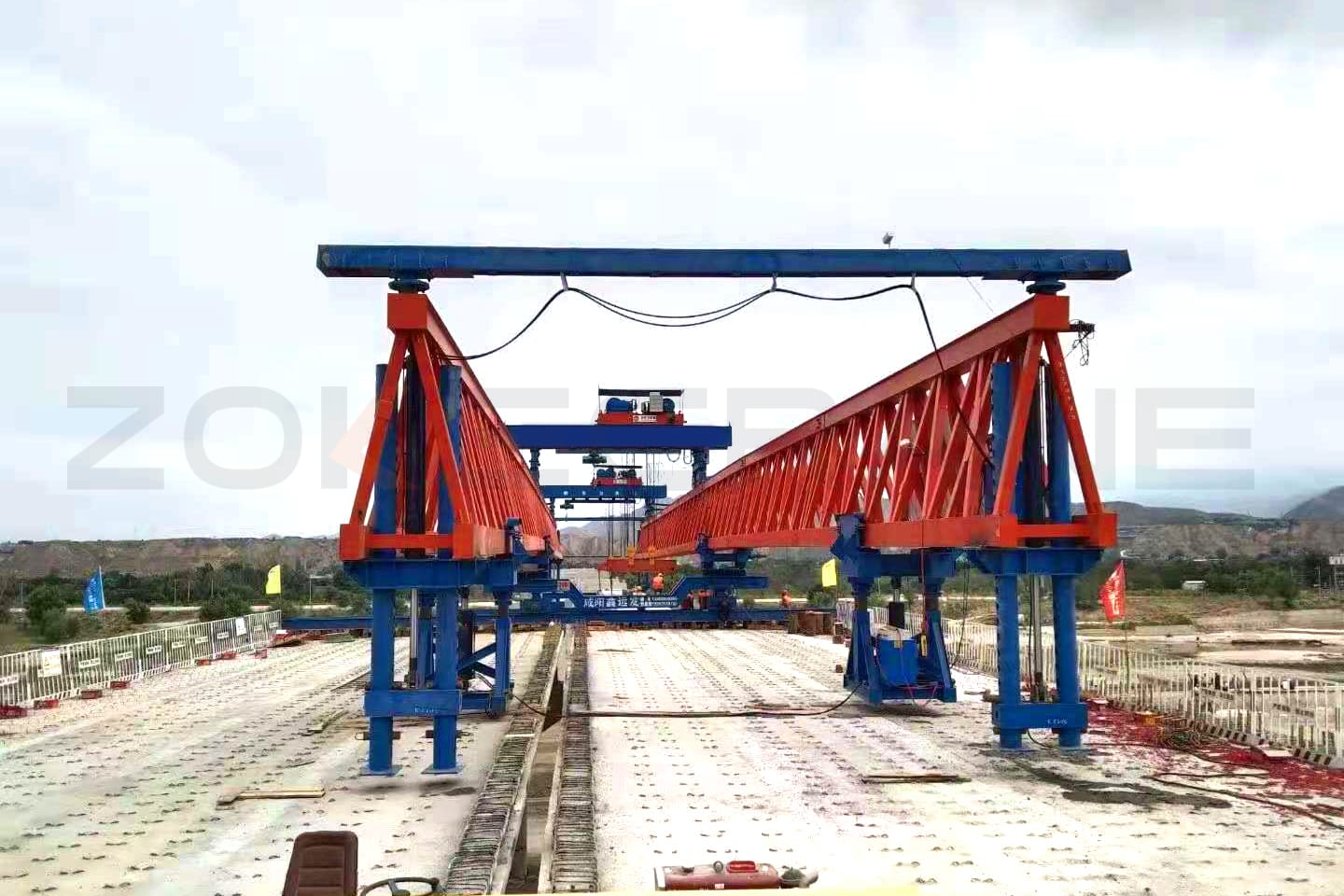

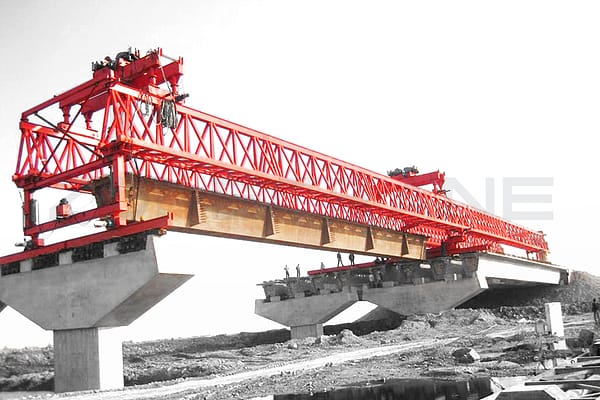

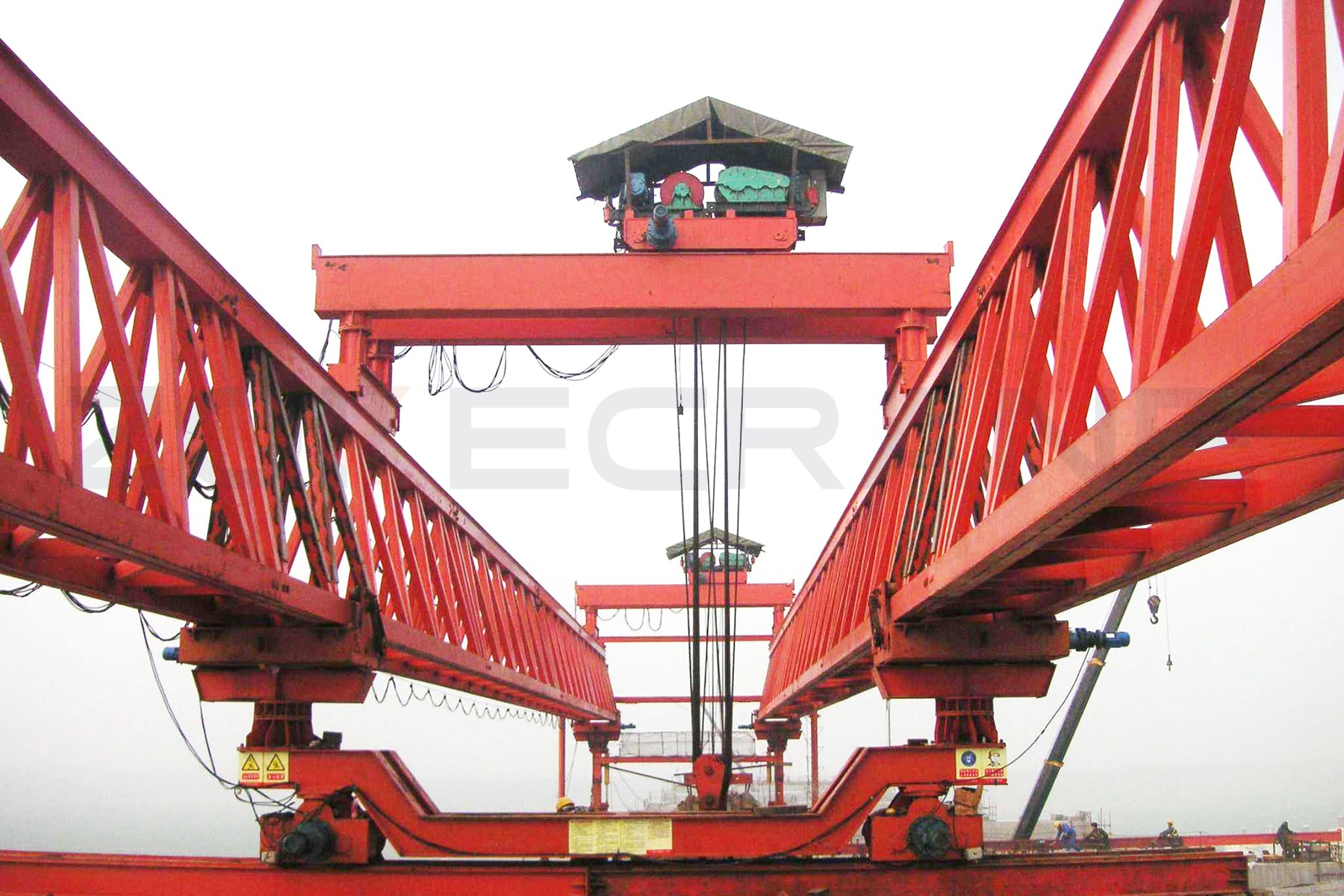

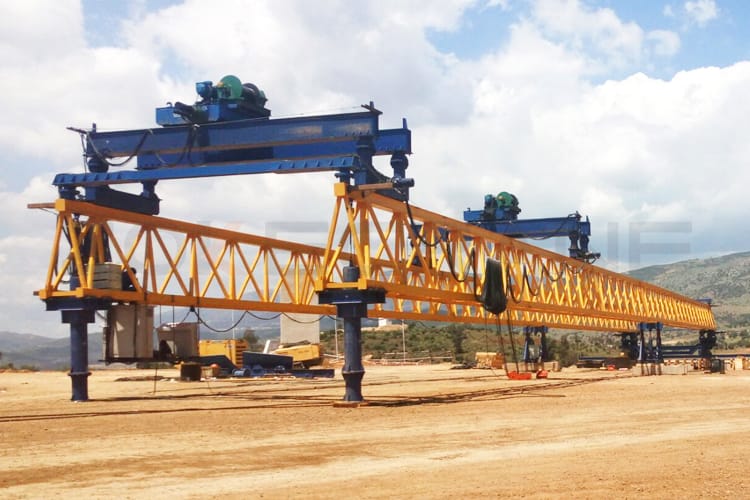

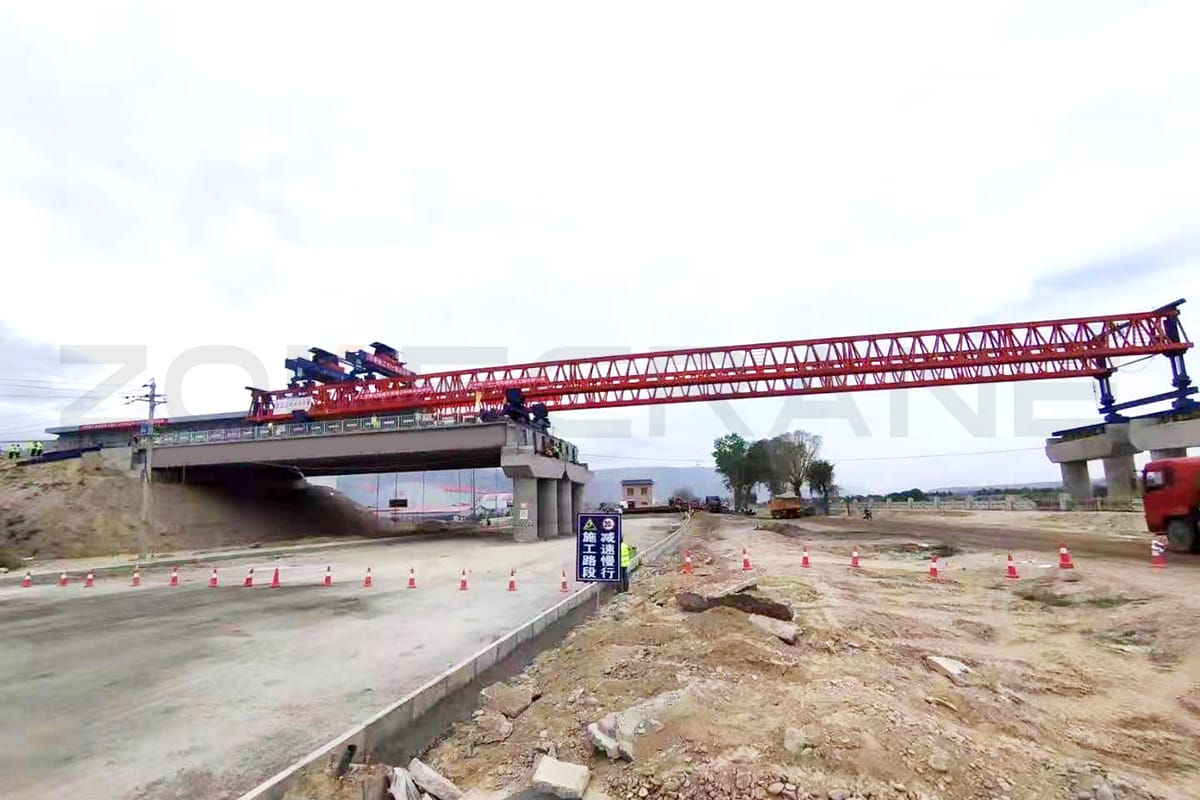

Ang uri ng truss na double girder beam launcher ay isang espesyal na makina para sa paglalagay ng precast concrete beam sa pier ng tulay, isa rin ito sa pinakamahalagang makina na ginagamit sa paggawa ng kalsada.

Idinisenyo para sa precast beam assembly nang walang tulong ng crane ang beam launcher ay ganap na angkop para sa mga tulay at viaduct na may matataas na pier at mahirap na mga sitwasyon sa pag-access sa lupa, o kapag nagtatayo sa ibabaw ng tubig at mga lugar na may mahinang kondisyon ng lupa.

Ang beam launcher ay kabilang sa overhead crane, ngunit naiiba sa ordinaryong overhead crane, ang kondisyon ng trabaho nito ay napakasama, ang manggagawa ay dapat na may napakataas na kasanayan sa pagpapatakbo at kamalayan sa kaligtasan.

Ang makina na ito ay hindi lamang magagamit sa tulay ng highway, kundi pati na rin sa tulay ng riles.

Mga kalamangan

  • Mataas na rate ng paggamit ng storage yard
  • Medyo simpleng mekanikal na istraktura
  • Pinapatakbo ng kuryente, nakakatipid ito ng enerhiya at nakakabawas ng polusyon
  • Ang mga pangunahing bahagi ay mula sa internasyonal na nangungunang tatak, tulad ng SEW, ABB, SIEMENS, SCHNEIDER at iba pa
  • Awtomatikong operating system, at lubos na nagpapataas ng kahusayan sa produksyon.

Pangunahing Parameter

Span(m)/kapasidad(t) 25/60 30/80 30/120 40/140 40/180 50/200
Bilis ng pag-angat (m/min) 0.95 0.9 0.65 0.56 0.5 0.45
Bilis ng CT(m/min) 3.3
LT bilis(m/min) 3.3
Bilis ng CT(m/min) 3.3
LT bilis(m/min) 3.3
Curved radius ng tulay(m) ≥200 ≥250 ≥250 ≥350 ≥350 ≥500
Anggulo ng skewing bridge ≤45°
Max. cross slope ≤3%
Max. longitudinal slope ≤3%
tungkulin sa trabaho A3
Power supply 3AC 220~480V 50/60Hz

Prinsipyo sa Paggawa

prinsipyo ng paggawa

  • I-install ang launcher, suriin ang paggana ng mga institusyon, napapailalim sa normal pagkatapos ng pag-level ng pangunahing girder.
  • Ilipat ang rear leg bracket at middle leg sa lugar tulad ng nasa itaas na mga drawing show.
  • Ilagay ang kongkretong sinag sa dulo ng launcher;

prinsipyo ng paggawa

  • Simulan ang hydraulic system ng front leg at hydraulic system ng rear leg bracket, upang iangat ang pangunahing girder ng launcher sa angkop na posisyon, pagkatapos ay ilagay ang load bearing pin (Abbre. 'pin' ) at maluwag ang hydraulic system upang maging matatag ang pangunahing girder.
  • Iangat ang gitnang paa na may rail track para sa tranverse moving at ilipat ang 40m sa angkop na posisyon ng front bridge abutment sa pamamagitan ng front lifting trolley, at pagkatapos ay ilagay ang gitnang paa at rail track.

prinsipyo ng paggawa

  • Simulan ang hydraulic system ng front leg at hydraulic sytem ng rear leg sa pag-angat ng main girder sa angkop na posisyon para gawing walang karga ang bracket sa likod ng binti, at ilagay sa pin ng rear leg hydraulic at ang front one, at pagkatapos ay maluwag ang hydraulic ng dalawang paa .
  • Tanggalin ang hydraulic system ng bracket at bunutin ang pin nito.
  • Ilipat ang rear lifting trolley sa ibabaw ng bracket at kunin ito sa 27m na posisyon mula sa likurang dulo ng pangunahing girder (tingnan ang drawing sa itaas), at pagkatapos ay ilagay ito.
  • Simulan muli ang hydraulic system ng front leg at hydraulic system ng rear leg at ilabas ang kanilang mga pin, at pagkatapos ay pakawalan ang hydraulic system, upang gawin ang lahat ng pasanin sa reverse wheel ng bracket at middle leg.

prinsipyo ng paggawa

Simulan ang reverse wheel ng bracket at reverse wheel ng middle leg, para ilipat ang main girder 24m, Samantala, simulan ang front lifting trolley at ang hulihan, ilipat ang parehong 24m sa likod.(tingnan ang kanilang posisyon sa itaas na drawing)

prinsipyo ng paggawa

  • Simulan ang hydraulic system ng rear leg upang gawin ang gitnang paa mula sa lupa ng tulay, pagkatapos ay ilipat ang bracket sa 23m na posisyon mula sa likurang dulo ng girder sa pamamagitan ng rear lifting trolley.
  • Maluwag na hydraulic system ng likurang binti.
  • Ilipat ang front lifting trolley sa tabi ng rear lifting trolley.

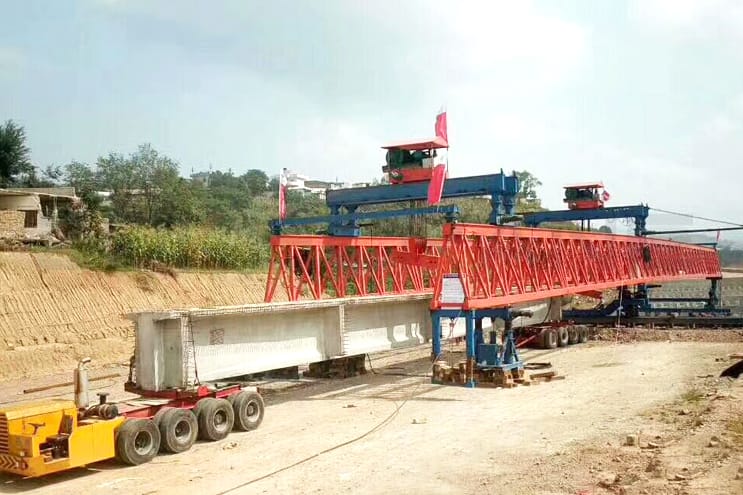

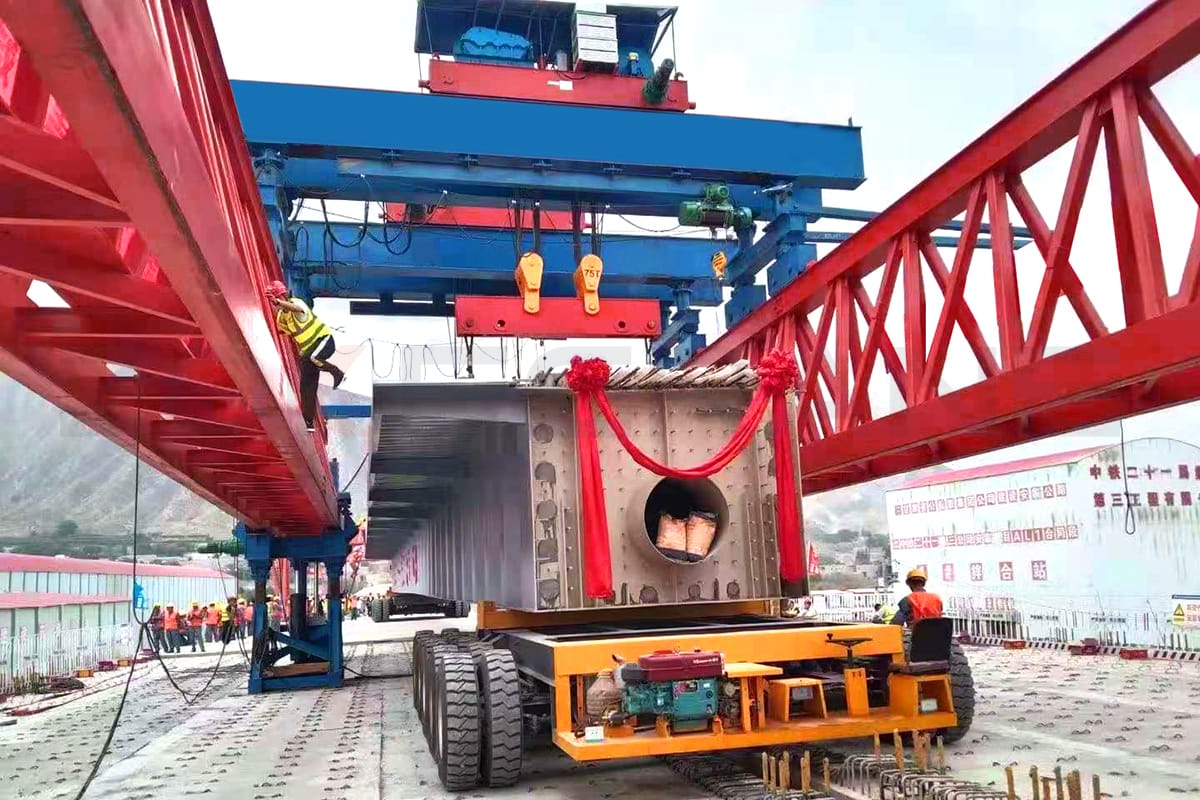

  • Ilipat ang girder transport trolley na may girder sa likurang posisyon.(gaya ng ipinapakita ng drawing), at pagkatapos ay itali ang girder sa mga lambanog ng rear lifting trolley at higpitan ang wire rope.

prinsipyo ng paggawa

  • Simulan ang reverse wheel ng middle leg at bracket, pati na rin ang lifting trolleys, gawin ang pangunahing girder na ilipat sa harap ng 21m papunta sa angkop na posisyon ng bagong abutment ng tulay.
  • Ilagay at ayusin ang rail track ng front leg para sa tranverse moving, siguraduhin na ang rail ay parallel sa rail ng middle leg.
  • Ayusin ang taas ng paa sa harap at ilagay ang pin, upang gawin ang harap sa tamang kondisyon para sa paglulunsad.
  • Maluwag na paa sa likuran at ang bracket mula sa tulay, at i-cross ilipat ang launching crane pakanan upang simulan ang mga girder sa paglulunsad.
MGA TAG NG ARTIKULO:Concrete Beam Launcher,overhead crane
