Indicadores de los principales parámetros de rendimiento de la grúa: los principales parámetros de la grúa son parámetros que caracterizan los principales indicadores de rendimiento técnico de la grúa, es la base para el diseño de la grúa, pero también una base importante para la seguridad y los requisitos técnicos de la maquinaria pesada.
Levantamiento de peso G
La capacidad de elevación se refiere a la calidad del peso levantado, la unidad es kg o t. Se puede dividir en capacidad nominal de elevación, capacidad máxima de elevación, capacidad total de elevación, capacidad efectiva de elevación, etc.
1. Capacidad nominal de elevación Gn
La capacidad nominal de elevación es la suma de los materiales que puede levantar la grúa junto con los separadores o accesorios separables (como cucharas, ventosas electromagnéticas, vigas de equilibrio, etc.).
2. Capacidad total de elevación Gz
La capacidad total de elevación es la suma de la masa del material que puede ser levantado por la grúa junto con el esparcidor separable y el esparcidor y el juego fijados en la grúa durante mucho tiempo (incluyendo el gancho, el juego de poleas, el cable de elevación y otros objetos de elevación por debajo del carro de elevación).
3. Peso efectivo de elevación Gp
La capacidad efectiva de elevación es la masa neta del material que la grúa puede levantar.
- En primer lugar, la señal de la grúa en la capacidad de elevación, por lo general se refiere a la capacidad nominal de elevación de la grúa, debe ser claramente indicada en la posición obvia de la estructura de la grúa.
- En segundo lugar, para la grúa tipo pluma, su capacidad nominal de elevación es variable con la amplitud, sus indicadores de características de elevación se caracterizan por el momento de elevación. El valor marcado en el cartel es la capacidad máxima de elevación.
- En tercer lugar, la grúa con esparcidor divisible (como la cuchara, la ventosa electromagnética, la viga de equilibrio, etc.), el esparcidor y la masa total de la capacidad nominal de elevación del servicio de material, la masa del material que se permite levantar es la capacidad efectiva de elevación.
Altura de elevación H
La altura de elevación se refiere a la distancia vertical desde la superficie superior de la vía de rodadura de la grúa (o el suelo) hasta la posición límite superior del dispositivo de recogida, la unidad es m. Normalmente, cuando se utiliza el gancho, se cuenta hasta el centro del anillo del gancho; cuando se utiliza la garra y otros contenedores, se cuenta hasta la parte inferior del contenedor.
1. Profundidad de caída h
Cuando el dispositivo de recogida puede colocarse en el suelo o por debajo de la superficie superior de la vía, su distancia de descenso se denomina profundidad de descenso. Es decir, la distancia vertical entre la posición de trabajo más baja del esparcidor y la superficie de apoyo horizontal de la grúa.
2. Rango de elevación D
El alcance de elevación es la suma de la altura de elevación y la profundidad de descenso, es decir, la distancia vertical entre la posición de trabajo más alta y la más baja del esparcidor.

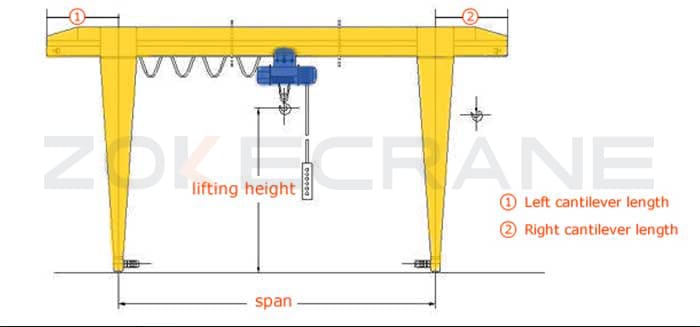

Span S
La luz se refiere a la distancia horizontal entre la línea central de la vía de rodadura de la grúa tipo puente, y la unidad es m.
La distancia entre la línea central de la vía de rodadura del carro de la grúa tipo puente se denomina gálibo del carro.
La distancia entre la línea central de la vía de rodadura de una grúa de pluma accionada por el suelo se denomina gálibo de la grúa.

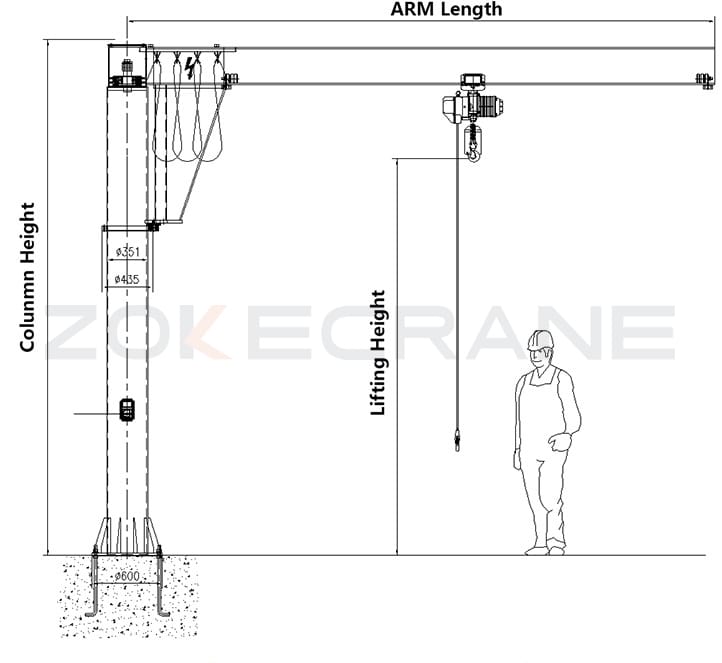

Gama L
La amplitud de una grúa de pluma giratoria es la distancia horizontal entre la línea central de rotación y la línea de plomada del dispositivo de recogida en m. La amplitud de un tipo de grúa de pluma no giratoria es la distancia a nivel de agua entre la línea central del separador y el eje posterior de la pluma u otro eje típico.
Cuando el ángulo de inclinación de la pluma es mínimo o la distancia entre la posición del carro y el centro de rotación de la grúa es máxima, la amplitud es la máxima; y viceversa, la mínima.
Velocidad de trabajo V
La velocidad de trabajo se refiere a la velocidad del mecanismo de trabajo de la grúa en el funcionamiento estable con carga nominal.
1. Velocidad de elevación Vq
La velocidad de elevación se refiere a la velocidad de desplazamiento vertical de la grúa en funcionamiento estable bajo la carga nominal, la unidad es m/min.
2. Velocidad de circulación Vk
La velocidad de desplazamiento de la grúa es la velocidad de desplazamiento de la grúa con la carga nominal en la carretera o vía horizontal, la unidad es m/min.
3. Velocidad de circulación del carro Vt
La velocidad de marcha del carro se refiere a la velocidad de marcha del carro con carga nominal en la vía horizontal bajo el movimiento estable, la unidad es m/min.
4. Velocidad variable V1
La velocidad de amplitud variable se refiere al estado de movimiento estable, colgando la carga nominal mínima en el plano de amplitud variable, desde la amplitud máxima hasta la amplitud mínima del desplazamiento horizontal de la velocidad media de la línea, la unidad es m/min.
5. Velocidad de marcha V.
La velocidad de desplazamiento se refiere a la velocidad de funcionamiento suave de la grúa móvil que cuelga de la carga nominal en el estado de conducción por carretera, la unidad es km/ho
6. Velocidad de giro ω
La velocidad de rotación se refiere al estado estable del movimiento, la velocidad de rotación de la grúa alrededor de su centro de rotación, la unidad es r / min.
