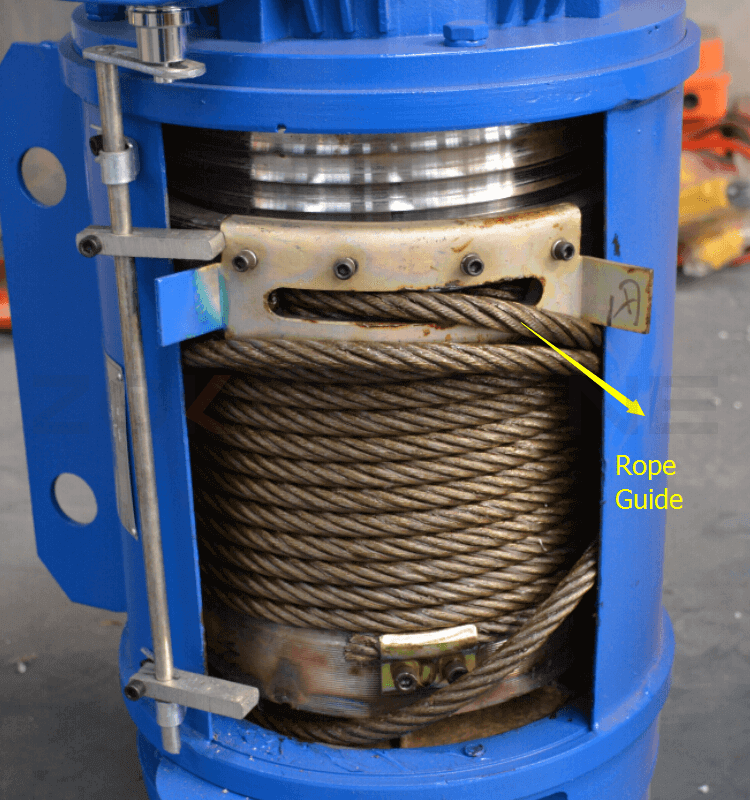

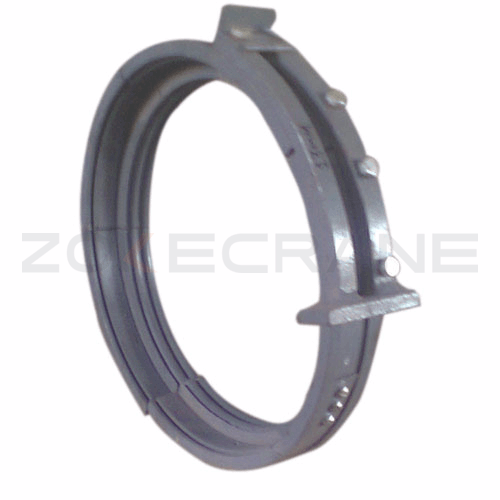

La guía de la cuerda para el polipasto se compone de tuerca de guía de cable, placa de guía de cable y correa de acero de conexión. Es un polipasto eléctrico de cable utilizado para evitar el dispositivo de cable de acero desordenado. Prevenir el fenómeno de saltar ranura de plomo a la cuerda desordenada cuerda, la deformación, acelerar el desgaste y reducir la seguridad. Actualmente comúnmente utilizado guía de la cuerda circular, como se muestra en la figura, por unas pocas secciones (3-5 secciones) para formar un círculo, también conocido como la tuerca, situado en el exterior de la bobina, que en sí mismo no puede girar, confiando en su relación con el vicio de rosca del carrete a lo largo del movimiento coaxial.
El papel de la guía de cable del polipasto eléctrico:
Hacer el cable de acero automáticamente regla de bobinado, para evitar el fenómeno de saltar ranura de plomo a la cuerda desordenada cuerda, la deformación, acelerar el desgaste y reducir la seguridad. Otro papel de la guía de la cuerda es el límite automático de arriba y abajo, cuando el polipasto eléctrico hacia arriba o hacia abajo a una cierta altura, la guía de la cuerda para el tambor del polipasto eléctrico en la parte superior de la varilla en o sacar, para que los limitadores de fuego en el poder fuera o el estado energizado, por lo que el polipasto automáticamente detener o ejecutar. Por lo tanto, el papel de la guía de la cuerda sigue siendo muy importante.
El principio de funcionamiento de la guía de cable de elevación:
La guía del cable en sí no puede girar, cuando el carrete gira, con el bobinado del cable de acero, impulsado por la ranura roscada a lo largo del movimiento axial, en cualquier momento el bobinado del cable de acero introducido con precisión, conducido fuera de la ranura en espiral del carrete, el cable de acero por la brecha de la descarga de la guía del cable. La tuerca del cable guía y la ranura del cable del carrete se acoplan, la rotación del carrete impulsa el movimiento lateral de la tuerca del cable guía, para asegurar que el cable de acero en la ranura del cable del carrete no se establece desordenadamente. La placa del cable guía a ambos extremos del movimiento lateral del carrete, al llegar a la posición límite, impulsa la barra de límite instalada en la carcasa del carrete para moverse juntos, llegar a la posición límite para tocar el interruptor de límite instalado con el motor principal y desempeñar el papel de límite.
La sustitución de la guía del cable de elevación:
La cuerda de guía pertenece a las piezas de desgaste del polipasto eléctrico de cable, la instalación de la cuerda de guía primero detener la potencia del polipasto eléctrico, el desmontaje de cable de acero, la cuerda de guía 6 tornillo de ángulo de eliminación, la cuerda de guía se puede tomar con el cable de acero, durante este período debe prestar atención a la fila de cable de acero ranura después de la instalación de la cuerda de guía, ha sido para evitar el uso de buen comienzo, el cable de acero no está en la ranura es probable que apriete la cuerda de guía de nuevo.
Los usuarios en el uso del polipasto eléctrico, asegúrese de cumplir con los procedimientos de operación, prohibir torcido tirando de inclinación colgando. Eléctrico polipasto dispositivo de cable de guía para ser reemplazado de manera oportuna, para evitar la aparición de cable de alambre de la cuerda de lío, causando daños.
