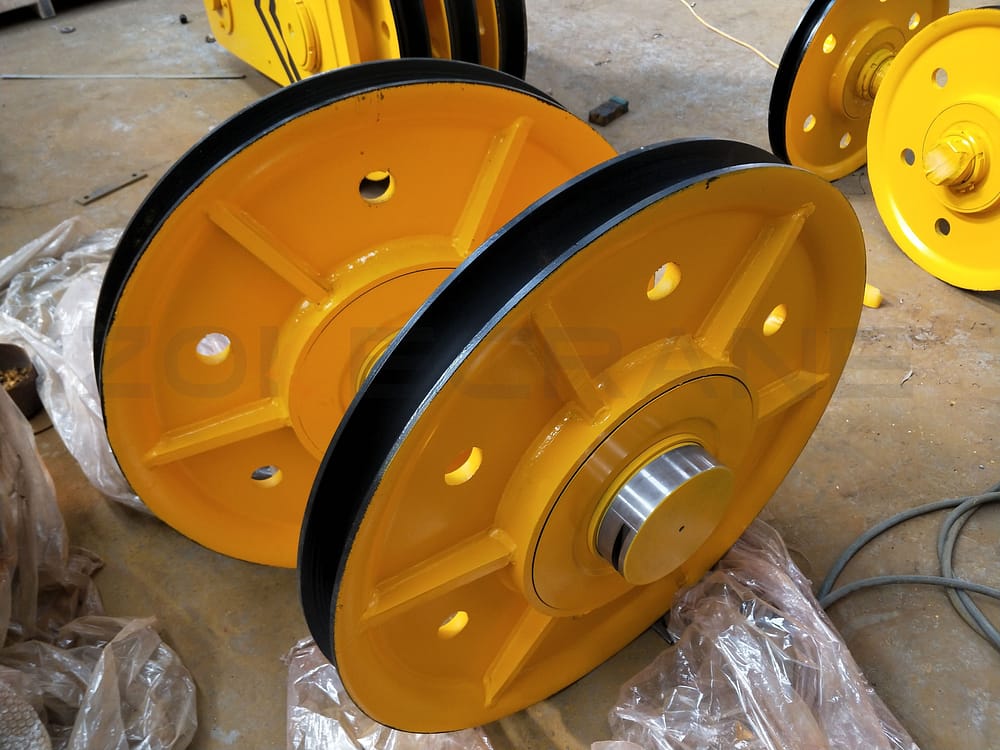

Juegos de poleas son las principales piezas de carga de una grúa y pueden modificar la tensión de trabajo dentro del flexo o cambiar la velocidad y la dirección de su movimiento debido a diferentes casos de uso. Puede utilizarse como polea guía, más a menudo para formar un conjunto de poleas.
Existen dos tipos de poleas para las grúas: las poleas fijas y las dinámicas, que se combinan para formar juegos de poleas.
Poleas fijas de grúa
La polea fija es esencialmente una palanca de brazos iguales, que no ahorra fuerza ni esfuerzo, pero puede cambiar la dirección de la fuerza.
Características de una polea fija: tirar de un código de gancho a través de una polea fija no ahorra fuerza. La lectura de la escala de resorte es la misma con o sin la polea fija. Como puede verse, el uso de una polea fija no ahorra fuerza pero puede cambiar la dirección de la fuerza. En muchos casos, el cambio de dirección de la fuerza facilitará el trabajo.
El principio de la polea fija: la polea fija es esencialmente una palanca de brazos iguales, siendo los brazos de potencia L1 y de resistencia L2 iguales al radio de la polea. También es posible concluir que una polea fija no ahorra fuerza según la condición de equilibrio de la palanca
Grúa dinámico Polea
Una polea dinámica es esencialmente una palanca en la que el brazo de potencia es el doble del brazo de resistencia, ahorrando la mitad de la fuerza y 1 vez la distancia.
Las características de una polea dinámica: al utilizar una polea dinámica se ahorra la mitad de la fuerza y la mitad de la distancia. Esto se debe a que cuando se utiliza una polea dinámica, el gancho está suspendido por dos tramos de cuerda, cada uno de los cuales soporta sólo la mitad del peso del gancho. Aunque el uso de la polea dinámica ahorra fuerza, la fuerza se desplaza una distancia mayor que la que se eleva el código del gancho, es decir, la distancia es costosa.
El principio de una polea dinámica: una polea dinámica es esencialmente una palanca con un brazo de potencia (L1) que es dos veces el brazo de resistencia (L2).

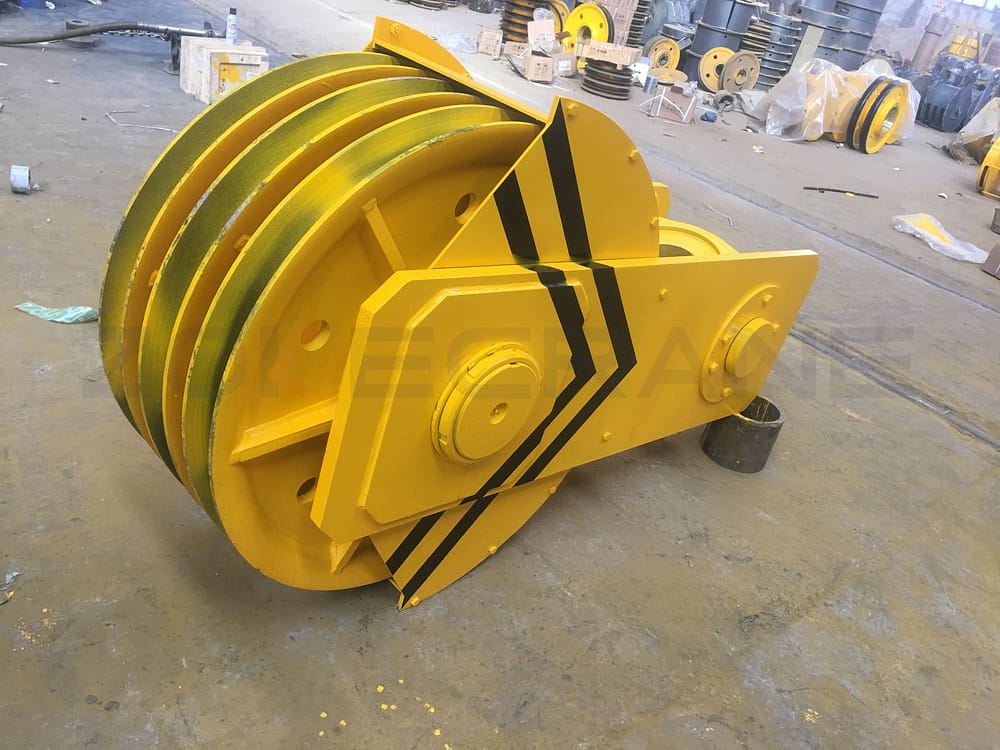

Juegos de poleas para grúas
Juego de poleas: Conjunto de poleas formado por una polea fija y una polea dinámica, que ahorra fuerza y permite cambiar la dirección de la misma.
Un juego de poleas utiliza varios tramos de cuerda para suspender un objeto y la fuerza utilizada para levantar el objeto es una fracción del peso total. El extremo libre de la cuerda que da la vuelta a la polea se cuenta como un tramo, mientras que el que da la vuelta a la polea fija no. El uso de un juego de poleas ahorra esfuerzo pero cuesta distancia, ya que la fuerza mueve una distancia mayor que el peso que se mueve.
Usos de los juegos de poleas: Para ahorrar y cambiar el sentido de la potencia, se puede hacer un juego de poleas combinando una polea fija y otra dinámica.
La cantidad de fuerza que se ahorra: cuando se utiliza un juego de poleas, el juego de poleas cuelga el objeto por varios tramos de cuerda y la fuerza utilizada para levantar el objeto es una fracción del peso del objeto.
Características de los juegos de poleas: Experimentando con juegos de poleas, es fácil ver que el uso de un juego de poleas ahorra fuerza pero cuesta distancia: la distancia que mueve la potencia es mayor que la distancia que se eleva la mercancía.
