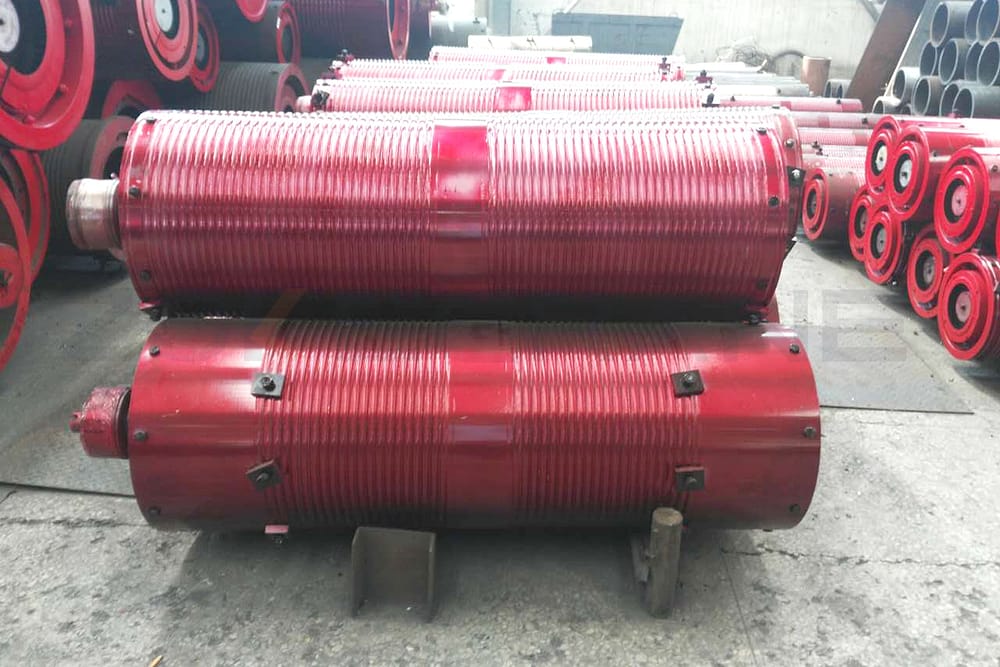

Tambor de cable de grúa
Los principales componentes de un tambor de la grúa conjunto son el tambor, el disco de conexión y el soporte del rodamiento. Pueden dividirse en dos tipos: tambores de eje largo y tambores de eje corto. Los grupos de tambores de eje largo tienen dos tipos de grupos de tambores: los grupos de discos de conexión y los grupos de tambores con engranajes grandes, y esta forma estructural se utiliza actualmente con más frecuencia. El grupo de tambores de eje corto es una nueva forma estructural, el tambor y el eje de salida del reductor con una conexión rígida de brida. La base del reductor está conectada al bastidor del carro mediante bolas de acero o pasadores cilíndricos.
Flujo del proceso de la batería
Material de chapa Q235B o Q345B → tambor laminado y soldaduras longitudinales soldadas → inspección de la soldadura longitudinal y de las dimensiones geométricas del tambor (diámetro, longitud, tolerancia del óvalo del diámetro interior, etc.), para el tambor de gran diámetro de acuerdo con los procedimientos del proceso más el estiramiento del proceso de soldadura → biselado del anillo del tambor mecanizado, el proceso requiere el procesamiento en bruto del círculo exterior del tambor para procesar su círculo exterior → soldadura de la longitud del tambor (es decir, soldadura de la costura del anillo).
Para los dos extremos del cuerpo del cilindro necesitan añadir barra de tensión de proceso de soldadura de acuerdo con las disposiciones de las regulaciones del proceso, y probar la calidad de la soldadura de la costura del anillo y la asignación de mecanizado → longitud del cuerpo del cilindro de procesamiento de longitud fija y ambos extremos de la parada o el procesamiento de bisel → soldadura de la placa de brida del extremo del cilindro, el eje, el anillo de soporte interno, etc.
Clasificación según la estructura de la batería
Grupo de tambores con disco de conexión de engranajes: un extremo del tambor breve está conectado al extremo del eje de salida de tipo de engranaje del reductor a través del disco de conexión con dientes internos, el grupo de tambor breve con disco de conexión de rodillos en forma de bola o tambor.
Con brida de conexión rígida del grupo de rodillo simple: este tipo de grupo de tambor utilizando brida y reductor cilíndrico fuera de la base del reductor de conexión rígida del eje a través de la bola de acero o pasador cilíndrico y cremallera articulada. Para eliminar el grupo de tambor, la deformación de rack de la combinación rígida de las partes de los efectos adversos de la carga. El otro extremo del tambor, además del uso de eje fijo tipo de eje corto.
El grupo de tambores, de acuerdo con el número de capas del bobinado de cable, se puede dividir en tambor de bobinado de una capa y tambor de bobinado de varias capas de dos tipos.
Los puentes grúa suelen utilizar un tambor de enrollamiento de una sola capa. En la superficie del tambor de bobinado de una sola capa cortando la ranura de la cuerda, puede aumentar el área de contacto del cable de acero y el tambor, puede hacer que la disposición del cable de acero ordenado, al mismo tiempo puede hacer que la fricción del cable de acero adyacente entre reducir y mejorar la vida del cable de acero. Y el tamaño de la longitud del tambor está limitado por la ocasión.
El papel que desempeña el grupo de tambores en la grúa
El papel principal del grupo del tambor de la grúa se utiliza para enrollar el cable de acero, es la potencia entre el motor principal y el cable de acero para canalizar, al mismo tiempo puede ser el movimiento de rotación del motor principal en el movimiento lineal.
Ahora hay un conjunto de tambor de grúa también instalado dentro del reductor planetario.
El tambor de la grúa es uno de los accesorios importantes en la grúa. Es necesario prestar atención cuando se opera, si la altura de elevación de la grúa es alta, con el fin de reducir el tamaño del tambor, podemos cambiar un nuevo material para el bobinado de múltiples capas, este material es la capa superficial con ranura espiral guía o tambor liso.
Notas sobre el uso de tambores de grúa
Hay ranuras en espiral en ambos lados del tambor, y su dirección en espiral es opuesta. Los dos extremos del cable de acero se fijan en la ranura espiral izquierda y derecha en el extremo exterior. El cable de acero en el tambor en la placa de presión fija por lo general utilizan, este método fijo es simple, fácil de desmontar. Con el fin de garantizar la seguridad, reducir la presión sobre la placa de presión fija o la fuerza de la pieza de ajedrez, para asegurarse de que tomar el dispositivo hasta la posición límite, además del círculo de la cuerda fija en el tambor, pero también debe dejar no menos de 2 círculos de cable de acero. Estos círculos de cable de acero llamado círculo de seguridad, también llamado círculo de reducción de carga. El uso del círculo de seguridad, la cola de la cuerda fija círculo tirar sólo de cable de acero de gran tirón de 13,4%. Si no hay círculo de seguridad, entonces el círculo fijo de la fuerza de tracción es la mayor fuerza de tracción del cable de acero. Y la placa de presión están diseñados de acuerdo con el círculo de seguridad, por lo que en el uso, debe prestar atención a, no permitir que el cable de acero para poner todo, pero debe dejar una carga de seguridad de la reducción del círculo. El material del tambor generalmente utilizan hierro fundido, la necesidad especial cuando se dispone de acero fundido o con placa de acero laminado de fabricación soldada.
