15letý výrobce standardních kladkostrojů FEM

Úvod

Využívá motor zvedacího mechanismu a reduktor dovezený z Německa. Integrovaný a kompaktní design zdvihacího motoru, reduktoru, navijáku a koncového spínače šetří místo pro uživatele. Modulární konstrukce zvyšuje spolehlivost mechanismu a zároveň snižuje čas a náklady na údržbu.

Má vyšší a vyšší rychlost zdvihu a různé poměry kladek, které lze zvolit. Standardní pojezdový mechanismus vozíku je řízen měničem s rychlostí 20 m/min., což má za následek malý výkyv a přesnou polohu při zvedání předmětů za jízdy vozíku, stejně jako spolehlivé zvedání přesných a cenných předmětů.

Zvedací mechanismus

Konstrukce přísně splňuje příslušné normy MKP. S pouzdrem reduktoru z hliníkové slitiny; stabilní chod a nízká hlučnost; Celoživotní mazání (v rámci bezpečnostního servisního okruhu); Dvoukotoučová elektromagnetická brzda.

Role:

Naviják je vyroben z vysoce kvalitních bezešvých trubek a zpracován na stroji s číslicovým ovládáním, po speciální úpravě drážka pro lano na navijáku spolupracuje s vedením lana, aby se účinně zabránilo uvolnění a zamotání lana.
Ocelové lano:

Použijte importované ocelové lano s vysokou pevností, které má pevnost v tahu 2160 KN/mm², s dobrým bezpečnostním výkonem a dlouhou životností.
Vodič lana:

Standardní vodítko lana je vyrobeno a zpracováno z technických plastů se silnou odolností proti oděru a dobrým samomazným výkonem, což výrazně snižuje opotřebení ocelového lana jako hlavní bezpečnostní komponenty síly a následně zvyšuje bezpečnost zdvihacího mechanismu. Mezitím, přímo na různé podmínky použití, je povoleno také vedení těžkého lana vyrobené z tvárné litiny.

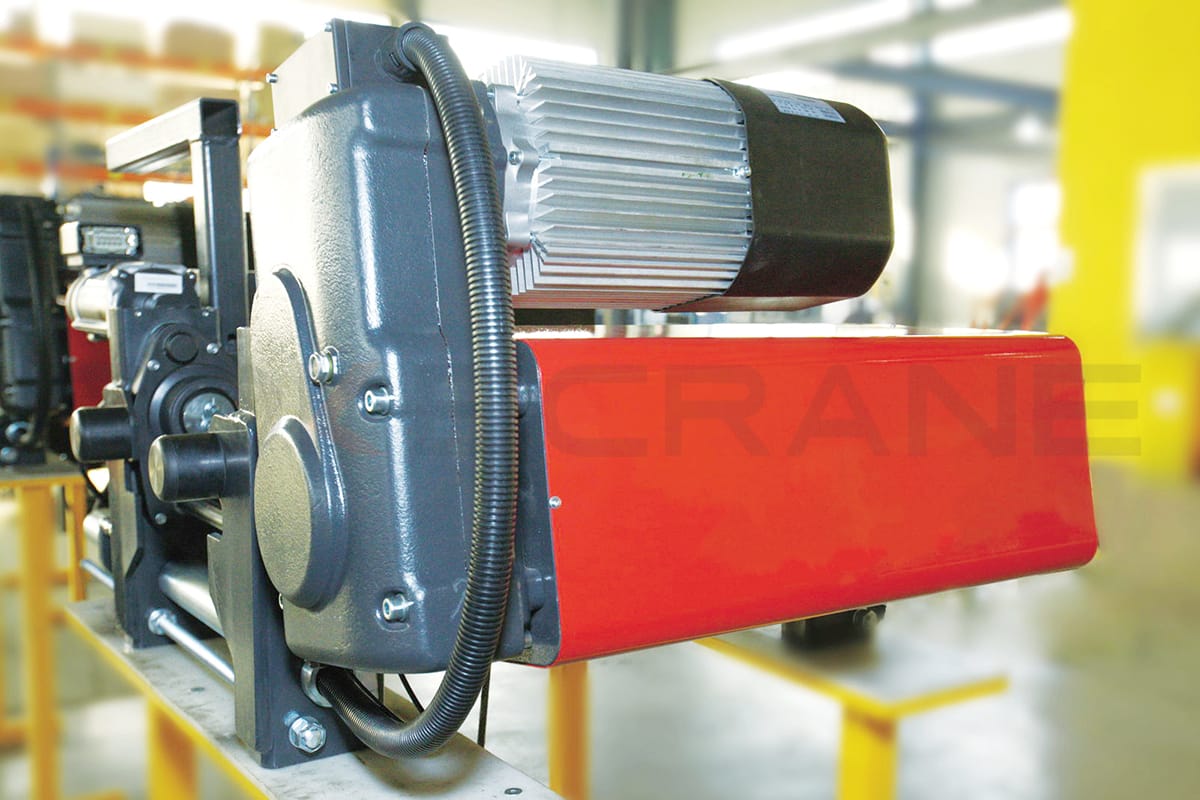

Motor zvedacího mechanismu:

Zvedací mechanismus využívá motor s dvojitým vinutím s klecovým přepínáním pólů pro dosažení poměru otáček 1:6. Plášť motoru je vyroben z hliníkové slitiny vytlačováním, která má dobrý rozptyl. Ventilátor se instaluje na konec motoru, aby se zvýšil účinek chlazení. Tepelný odpor (nebo tepelný spínač) je zabudován do skupiny vinutí motoru, aby se zabránilo možnému přehřátí motoru.

Motor má izolační úroveň F a krytí IP54.

Pokud jde o motor s proměnnou frekvencí zdvihacího mechanismu, je povolena instalace kodéru, který se obvykle instaluje na konec hřídele ventilátoru motoru.
Brzda:

Motor zdvihacího mechanismu je opatřen dvoukotoučovou elektromagnetickou brzdou. Integrace brzdy se nachází na konci motoru. Brzda se automaticky uzavře, pokud se motor vypne, aby se zabránilo sklouznutí zátěže. Brzdovou vůli není třeba po prvotním nastavení ručně regulovat (kterou lze regulovat automaticky brzdovou pružinou); pokud je tloušťka brzdové destičky nižší než nastavená, spustí se automatický alarm prostřednictvím přídavného spínače monitoru, aby uživateli připomněl, že je třeba je vyměnit. Dvoukotoučová elektromagnetická brzda je bezpečná a spolehlivá, brzdný moment je vyšší než 1,8 násobek jmenovitého momentu, počet brzdění dosahuje 1 000 000 násobek a nevyžaduje údržbu v okruhu bezpečnostní služby.

Technické vlastnosti:

Mají rychlý pohyb a vysokou spolehlivost.

Je bezúdržbový a samoregulační.

Použijte prachotěsný design a dlouhou životnost.
Reduktor:

Plášť reduktoru používá materiál z hliníkové slitiny s odolností proti hmotnosti a korozi. Polotukové mazivo v plně utěsněné skříni plně promaže všechna ozubená kola a nemělo by být měněno v rámci konstrukčního okruhu z důvodu bezpečnosti.

Každé ozubené kolo, které projde procesem povrchového kalení a vysoce přesného broušení zajišťuje stabilní chod reduktoru.

Technické vlastnosti:

Má malé rozměry a nízkou hmotnost.

Běží hladce a stabilně a mají nízkou hlučnost.

Mají odolnost proti korozi a nevyžadují údržbu.

Kontrast konfigurace

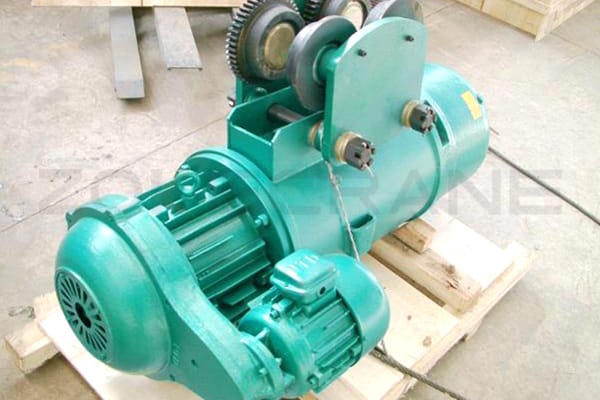

		Jiní
Motor Značka kladkostroje	Motor Nanjing	Motor Nanjing
Skupina pracovních povinností	M3	M3

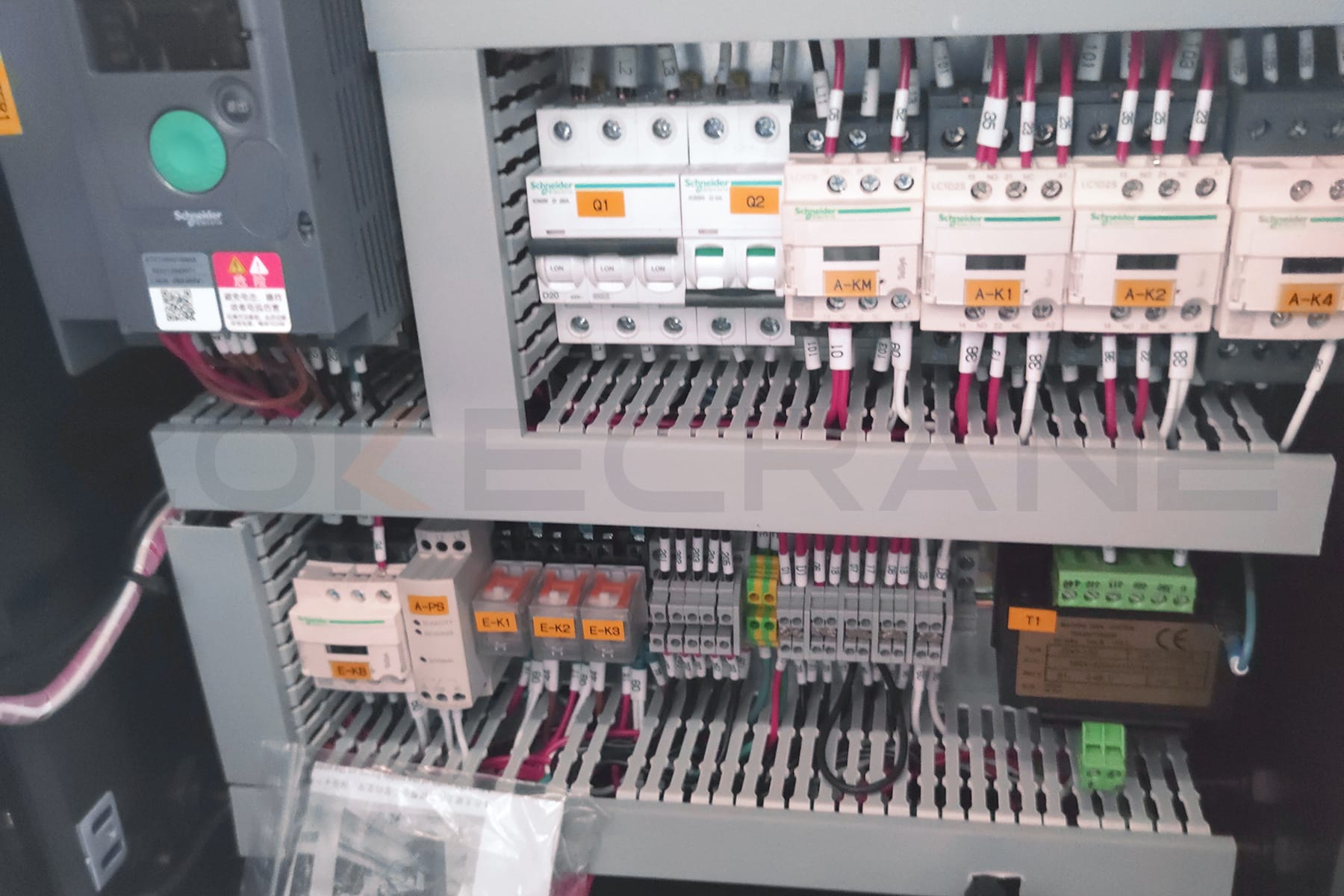

Elektrický ovládací panel	Bezdrátové dálkové ovládání + závěsná linka	Přívěsná čára
Zabalené	Dřevěné pouzdro	Nahý balíček
cena	10% nižší než v jiných továrnách	Vyšší cena

Kontrast


Produkujte standardně	FEM standard	standard GB

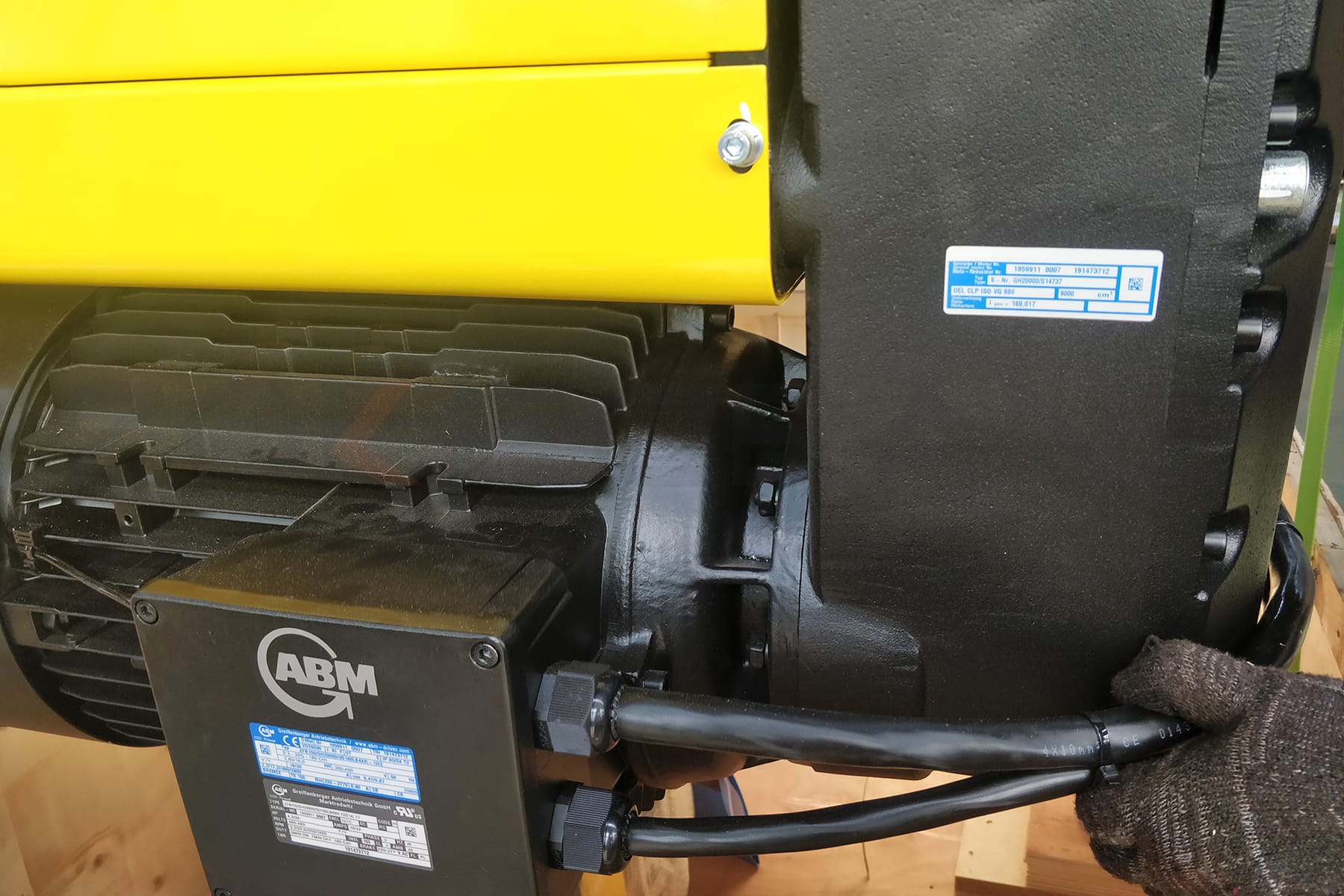

Značka motoru	ABM	Motor Nanjing
Pracovní třída	MKP 2M	A3 nebo M3
Startování jeřábu	Velmi hladký; Nízká hlučnost;	Trochu násilné;
Požadavek na prostor	Modulární design, menší velikost; Nižší požadavek na dílenský prostor	Větší velikost; Vyšší požadavek na prostor dílny
Vlastní váha	Nízká hmotnost, k dispozici pro různé továrny na ocelové konstrukce	Vysoká hmotnost a přísně vyšší požadavek na továrnu na ocelové konstrukce
Údržba	Snadné a komponenty jsou dostupné pro každý trh země;	součásti pro výměnu dostupné pouze na čínském trhu;

Výhoda

Tovární outlet: žádní obchodníci, pouze továrna a zákazník.
Výrobní standard FEM a GB
Profesionální inženýr a testovací oddělení
Pískování: Materiál nebo hotové výrobky
Epoxidový základní nátěr bohatý na zinek a vrchní nátěr z chlorkaučuku

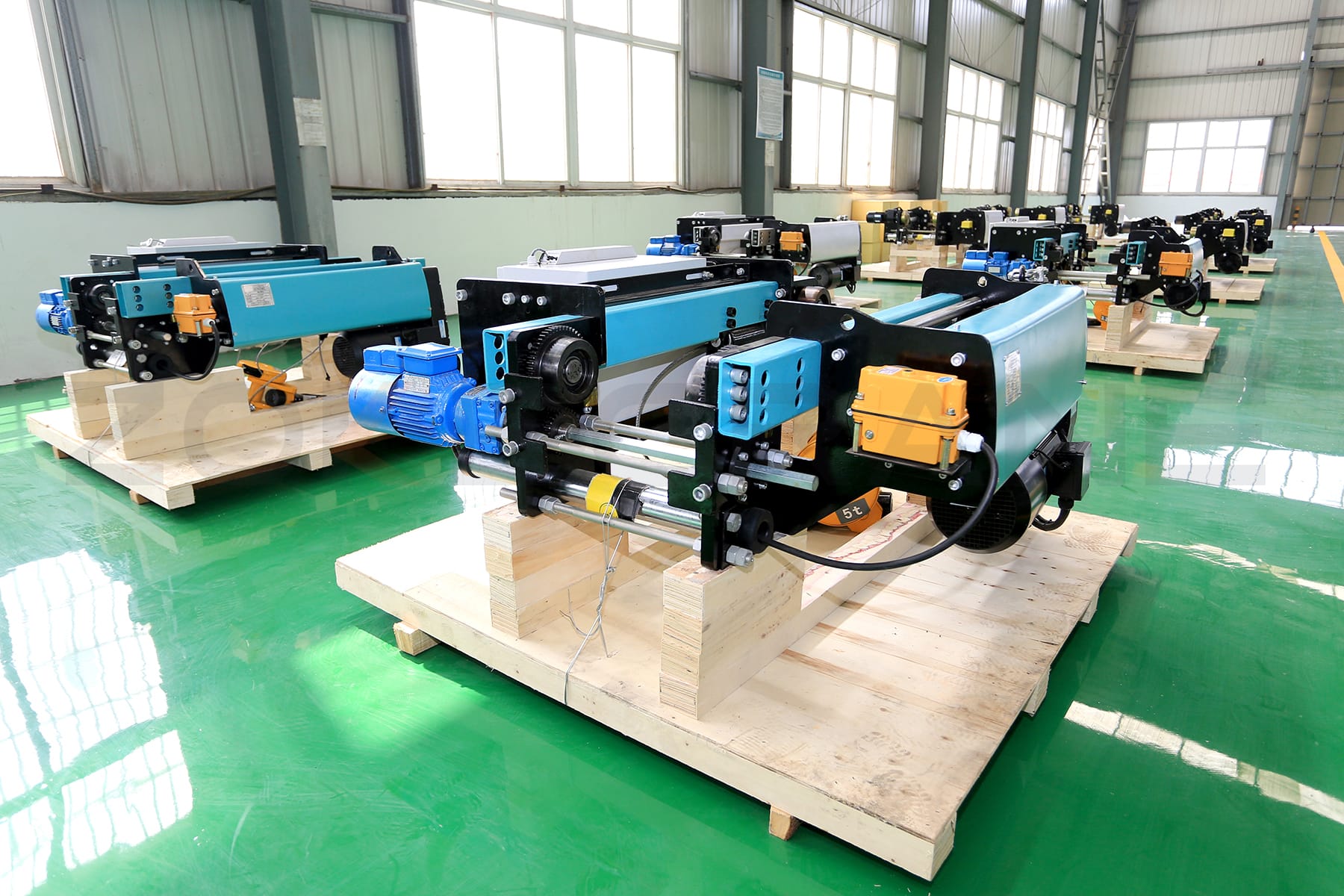

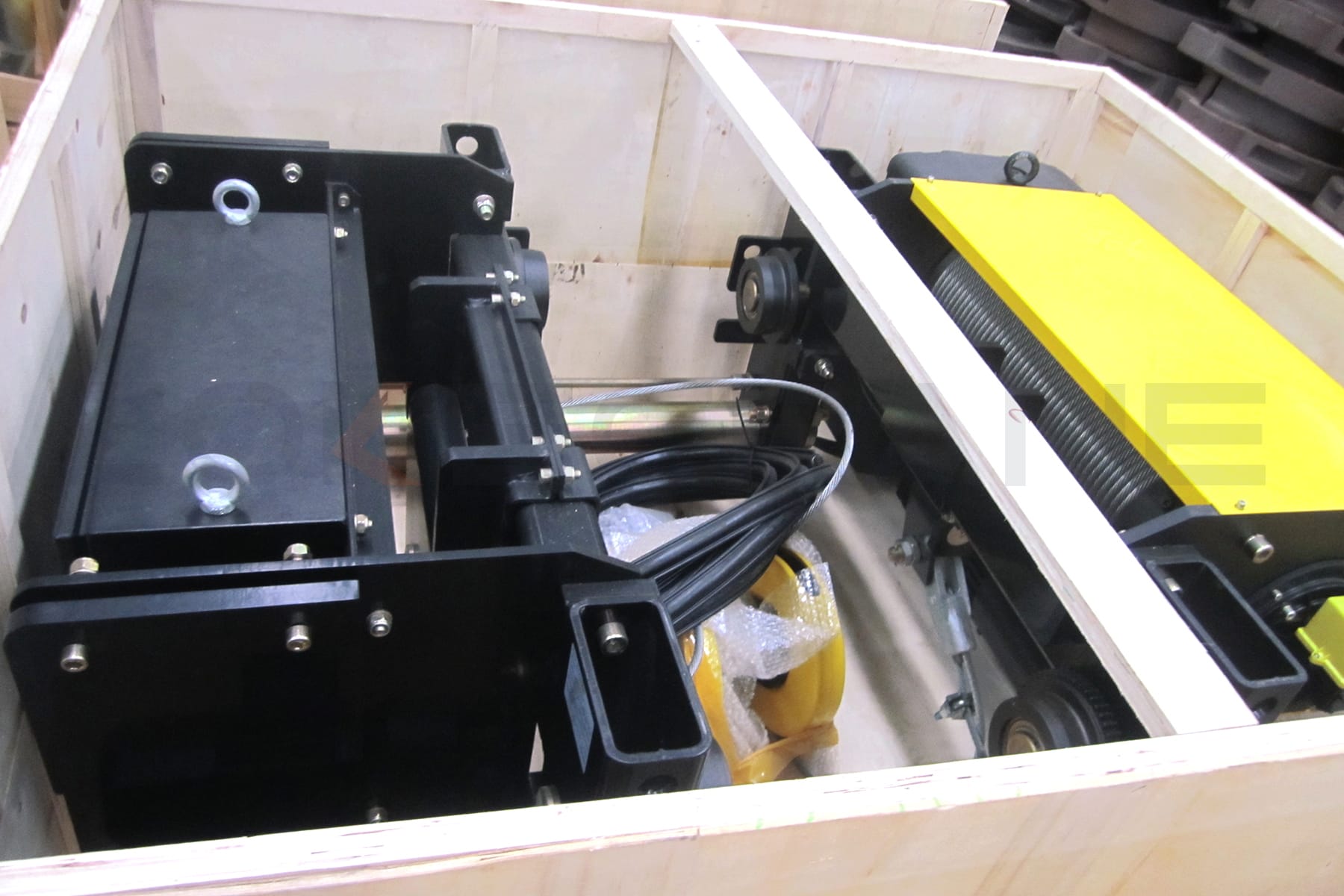

Exportní balení: dřevěná krabice nebo voděodolná látka

Funkce

Koncový spínač ochrany proti přetížení pro ochranu kladkostroje před přetížením;
Koncový spínač výšky zdvihu pro ochranu kladkostroje před dosažením horního/dolního limitu háku;
Ochrana proti výpadku napájení pro ochranu kladkostroje před nízkým napětím a výpadkem napájení;
Stupeň ochrany motoru je IP44 s F pro standard založený na třídě izolace;
Pro podmínky typu ex bude třída EX motoru a elektřiny EX dII BT4/CT4;
Pro metalurgický stav bude izolace motoru třídy H a je zde kabel odolný vůči vysoké teplotě a tepelná přepážka, která chrání jeřáb před teplem.
Má nízký proud pro rozběh a velký točivý moment.
S měkkým rozběhem a dobrým výkonem při zrychlení
Mají dlouhou životnost
Technické parametry odpovídají normám FEM a HMI
S vysokou rychlostí otáčení a nízkou hlučností
Vypočítejte klidový okruh bezpečnostní práce zdvihacího mechanismu
Akumulovaná pracovní doba pro zvedání
Akumulované doby přetížení
